Technische Daten
| Betriebstemperatur | -60..105 °C |
| Montageart | Hutschiene TH15 |
| Anzahl der Klemmstellen je Etage | 2 |
| Länge | 33,55 mm |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14..1,5 mm² |
| Breite/Rastermaß | 3,5 mm |
| Höhe bei niedrigstbauender Montageart | 28,1 mm |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14..1 mm² |
| Etagen intern gebrückt | nein |
| Bemessungsstrom In | 17,5 A |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14..1,5 mm² |
| Ausführung elektrischer Anschluss 2 | sonstige |
| Anzahl der Etagen | 1 |
| Anschlussposition | seitlich |
| Farbe | grau |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Abschlussplatte erforderlich | ja |
| Werkstoff des Isolierkörpers | sonstige |
| Ausführung elektrischer Anschluss 1 | sonstige |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14..1,5 mm² |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Bemessungsspannung | 500 V |
Beschreibung

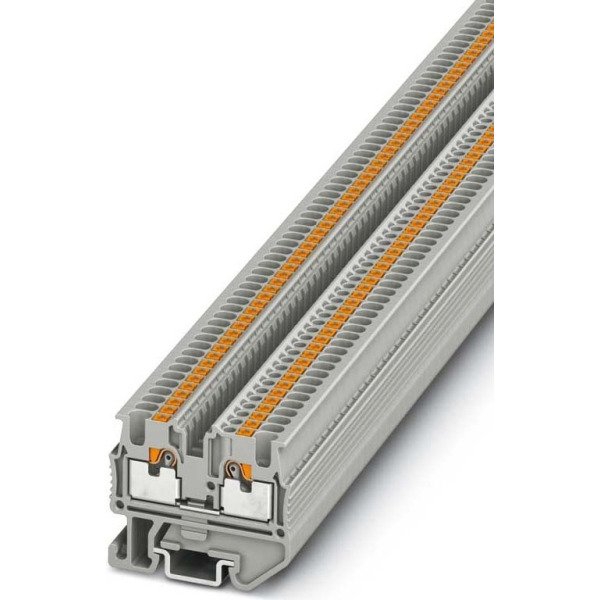

Mini-Durchgangsklemme, Nennspannung: 500 V, Nennstrom: 17,5 A, Anschlussart: Push-in-Anschluss, 1. Etage, Bemessungsquerschnitt: 1,5 mm², Querschnitt: 0,14 mm² - 1,5 mm², Montageart: NS 15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
