Technische Daten
| Mit Einspeisefunktion | nein |
| Anzahl der Etagen | 3 |
| Höhe bei niedrigstbauender Montageart | 54,5 mm |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 250 V |
| Breite/Rastermaß | 6,2 mm |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2..1 mm² |
| Betriebstemperatur | -60..105 °C |
| Bemessungsstrom In | 24 A |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2..4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..2,5 mm² |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Montageart | Hutschiene TH35 |
| Trennfunktion | nein |
| Quer verbindbar | ja |
| Länge | 61,5 mm |
| Etagen intern gebrückt | nein |
| Werkstoff des Isolierkörpers | sonstige |
| Mit Schirmanschluss | nein |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..2,5 mm² |
| Farbe | grau |
| Anschlussposition | seitlich |
| Abschlussplatte erforderlich | nein |
| Explosionsgeprüfte Ausführung Ex e | nein |
| Mit PE Anschluss | ja |
| Anzahl der Klemmstellen je Etage | 2 |
Beschreibung

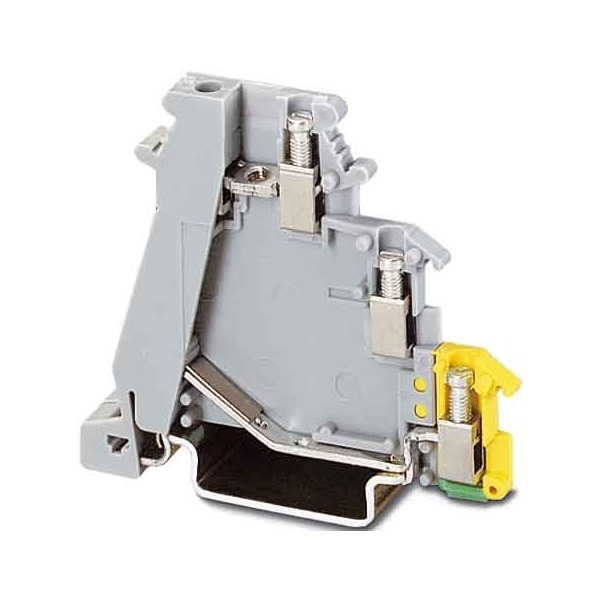

Initiatoren-/Aktorenklemme, Nennspannung: 250 V, Nennstrom: 24 A, Anschlussart: Schraubanschluss, Bemessungsquerschnitt: 2,5 mm², Querschnitt: 0,2 mm² - 4 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grauInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
