Technische Daten
Bidirektional | nein |
Galvanische Trennung | ohne |
Nennstromaufnahme | 19 mA |
Beschreibung

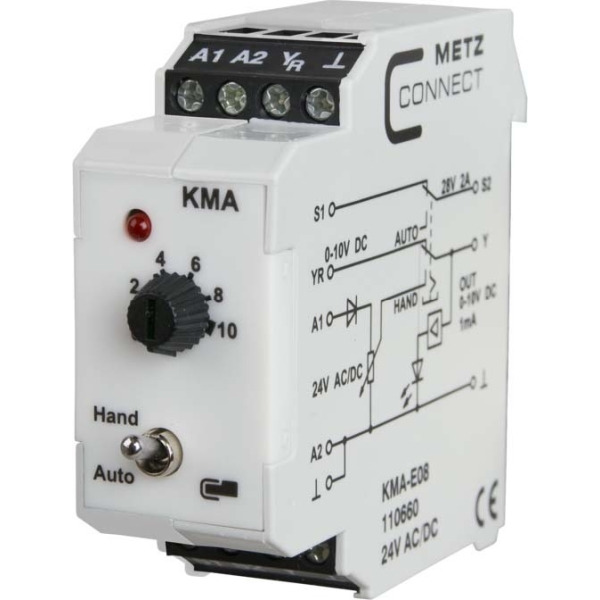

Der Analogwertgeber dient als Stellgrößengeber für manuelle Stellgrößenvorgabe, z. B. Mischklappen, Ventilstellungen, Temperaturwerte usw. Das Modul kann durch zwei Betriebsarten gesteuert werden, welche mittels integriertem zweistufigen Schalter (HAND, AUTO) umschaltbar sind. Über die externen Steuerkontaktklemmen S1 und S2 wird die Schalterstellung rückgemeldet. Schalterstellung HAND: Die Stellgröße kann mittels frontseitigen Potentiometers eingestellt werden. Das Ausgangssignal 0 ... 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet., Sollwertgeber, Handbedienebene mit Rückmeldung, LED Helligkeit proportional zur StellgrößeInstallationshinweis
