Beschreibung

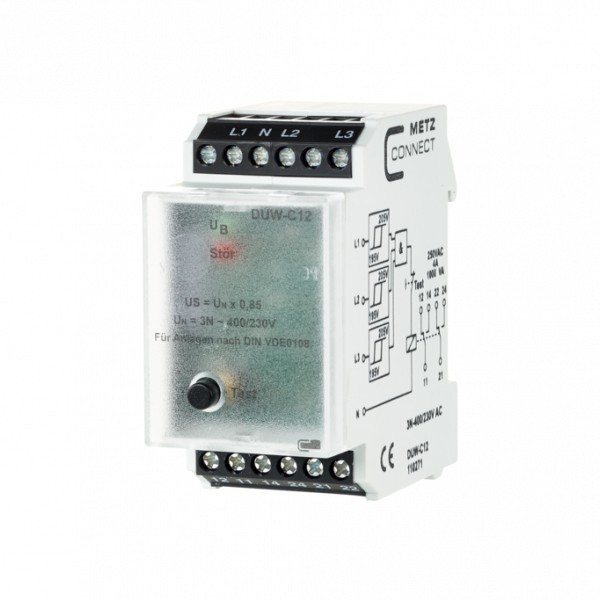

Unterspannungsüberwachung in Drei-Phasen-Netzen (jede Phase gegen Nullleiter) mit fest eingestelltem Schwellwert, fest eingestellter Hysterese und integrierter Testtaste. Das Gerät kann auch zur Überwachung einer einzelnen Phase verwendet werden. Alle nicht belegten Eingänge müssen mit einer angeschlossenen Phase verbunden werden, da die fehlende Spannung sonst funktionsgemäß angezeigt werden würde. Liegt eine durch den Verbraucher bedingte Rückspannung vor, die größer als der eingestellte Schwellwert ist, erfolgt keine Fehlermeldung. Beim Drücken der integrierten Testtaste fällt das Ausgangsrelais ab. Das Ausgangsrelais R zieht an (rote LED leuchtet), wenn die gemessene Spannung aller angeschlossenen Phasen den fest eingestellten Wert inklusive der Hysterese überschreitet. Sinkt die Spannung einer der angeschlossenen Phasen unter den fest eingestellten Wert, fällt das Ausgangsrelais wieder ab (rote LED leuchtet nicht)Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
