Technische Daten
| Spannungsart | AC |
| Ausführung Kennmelder | Kombikennmelder |
| Isolierte Metallgrifflaschen (IMGL) | nein |
| Leistungsverlust bei Bemessungsstrom | 11,8 W |
| Bemessungsspannung DC | 250 V |
| Bemessungsabschaltvermögen | 120 kA |
| Bemessungsstrom | 125 A |
| Bemessungsspannung AC | 500 V |
| Betriebsklasse | gL/gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Gerätesch.) |
| Sicherungs-Baugröße nach IEC 60269 | NH0 |
Beschreibung

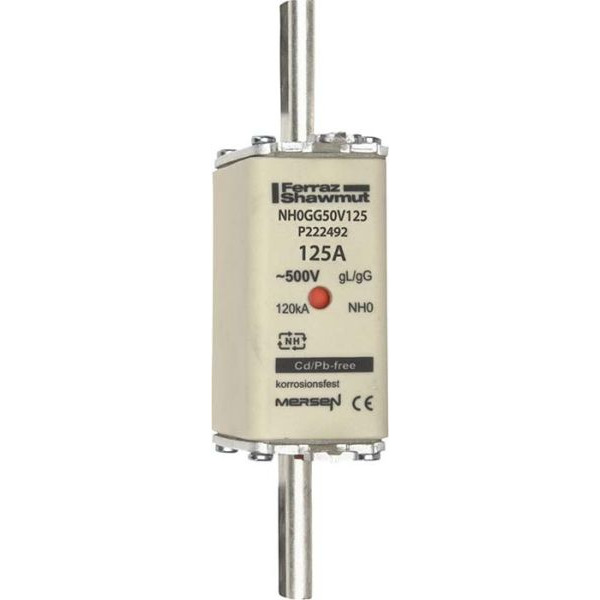

Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung), Sicherungs-Einsätze mit Kontaktmessern, Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff). Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gG werden zum Schutz von Leitungen, Geräten und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Bemessungsauschaltstrom sicher ab. Sicherungs-Einsätze gG schütze elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen. VDE 0636 Teil 201, IEC 60269-1 und -2.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
