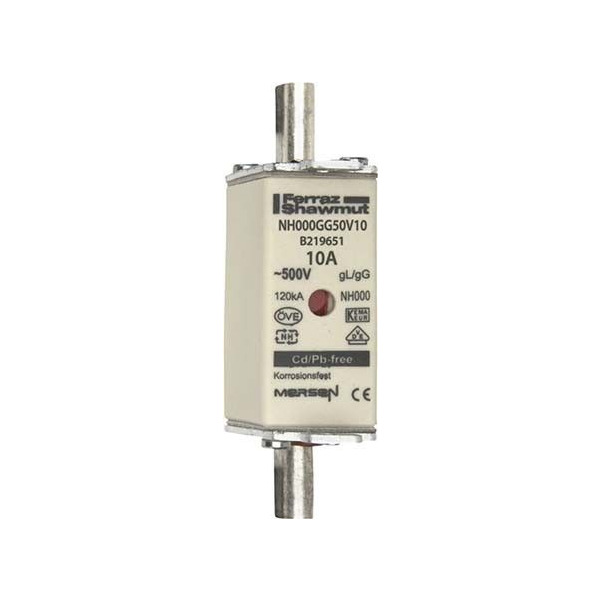

Technische Daten
| Sicherungs-Baugröße nach IEC 60269 | NH000 |
| Bemessungsspannung DC | 250 V |
| Leistungsverlust bei Bemessungsstrom | 1,1 W |
| Betriebsklasse | gL/gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Gerätesch.) |
| Isolierte Metallgrifflaschen (IMGL) | nein |
| Spannungsart | AC |
| Bemessungsstrom | 10 A |
| Ausführung Kennmelder | Kombikennmelder |
| Bemessungsspannung AC | 500 V |
| Bemessungsabschaltvermögen | 120 kA |
Beschreibung
Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung), Sicherungs-Einsätze mit Kontaktmessern, Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff). Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gG werden zum Schutz von Leitungen, Geräten und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Bemessungsauschaltstrom sicher ab. Sicherungs-Einsätze gG schütze elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen. VDE 0636 Teil 201, IEC 60269-1 und -2.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
