Maico ER EC RF17 Ventilatoreinsatz für UP-/UPD-/UPB17

Beschreibung

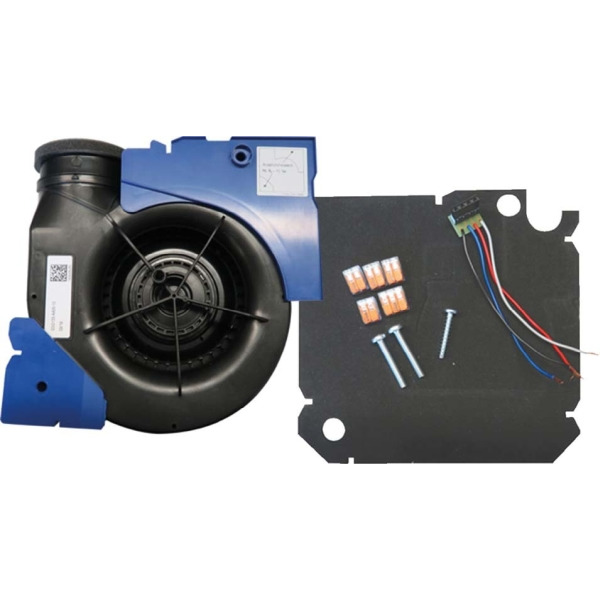

Besondere Eigenschaften: Ventilatoreinsatz-Kit zum Einsatz in ER 17-Unterputzgehäusen. Austausch alter ER 17-Ventilatoreinsätze durch energiesparenden ER EC RF17. Reduzierte Leistungsaufnahme um bis zu 90 % im Vergleich zum ER 17. Verbesserte Schallleistung im Vergleich zum ER 17. Zeitgemäßes Design durch neue Abdeckungen ER-A/ER-AK/ER-AH/ER-AB. Erweiterung der Steuerungsmöglichkeiten durch Kombination mit ER-A/ER-AK/ER-AH/ER-AB-Abdeckungen. Keine aufwendigen Austauscharbeiten notwendig. 2-stufiger Ventilator zum Einbau in Unterputzgehäuse UP-/UPD-/UPB 17. Fördervolumen 30 m3/h / 60 m3/h in Verbindung mit der Standardabdeckung ER-A. Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60/ 100 m3/h möglich. Einschaltverzögerung 60 s. Nachlaufzeit 15 min. Für Einzelraumentlüftung mit einem einzelnen Ventilator. Adapterplatine mit 5 Klemmen für schnelle Montage des Ventilators im Gehäuse. Beiliegendes Montagezubehör für die Installation des Ventilatoreinsatzes im ER 17-Gehäuse. ER EC RF17 entspricht der Schutzart IP X5 und kann somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC RF17-Ventilators. Robuster energiesparender EC-Motor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern.Artikel: ER EC RF17, Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m3/h, Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m3/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m3/h, Stufe 2 = 60/100 m3/h einstellbar. Drehzahl: 500 1/min / 800 1/min / 1050 1/min / 1250 1/min / 1800 1/min, Luftrichtung: Entlüftung, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 W, Schutzart: IP X5, Netzzuleitung: 4 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Unterputz, Systemart: dezentral, Material Gehäuse: Polypropylen (PP), Farbe: schwarz, Gewicht: 0,7588 kg, Gewicht mit Verpackung: 1,053 kg, Filterklasse: ISO Coarse 30 % (G2), Ausblasrichtung: seitlich, Breite: 225 mm, Höhe: 87 mm, Tiefe: 215 mm, Breite mit Verpackung: 280 mm, Höhe mit Verpackung: 155 mm, Tiefe mit Verpackung: 280 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 26 dB(A) / 36 dB(A), Nennweite: 75 mm / 80 mm
