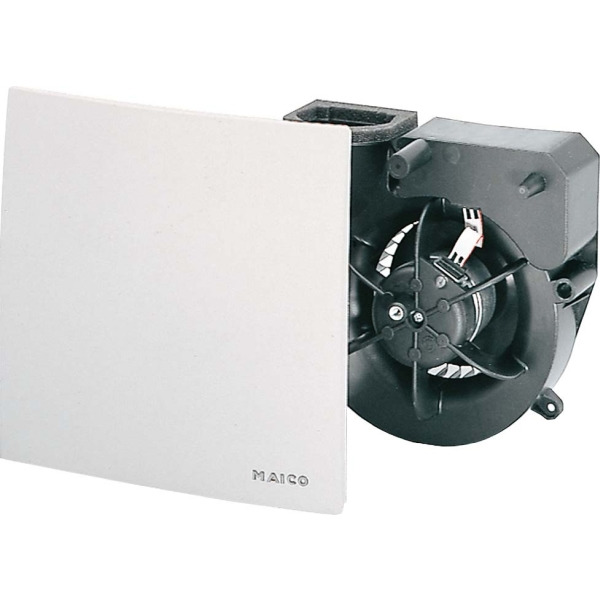

Maico ER 60 VZC Ventilator

Beschreibung

Ausführung mit einstellbarem Verzögerungszeitschalter: Einschaltverzögerung einstellbar von 0 bis ca. 150 sek. Nachlaufzeit einstellbar von ca. 1,5 bis ca. 24 min. Nicht drehzahlsteuerbar. Ventilator mit Abdeckung und ISO Coarse > 30 % (G2) Filter zum Einbau in Unterputzgehäuse. Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). Problemloser Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB Oberursel. Mit VDE-Zeichen.Artikel: ER 60 VZC, Ausführung: Einstellbarer Verzögerungszeitschalter, Fördervolumen: 62 m3/h, Drehzahl: 1250 1/min, Luftrichtung: Entlüftung, Drehzahlsteuerbar: nein, SEC average: -3,43 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 21 W, IMax: 0,16 A, Schutzart: IP X5, Netzzuleitung: 5 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Unterputz, Systemart: dezentral, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,52 kg, Gewicht mit Verpackung: 1,8 kg, Filterklasse: ISO Coarse > 30 % (G2), Ausblasrichtung: seitlich, Breite: 250 mm, Höhe: 250 mm, Tiefe: 150 mm, Breite mit Verpackung: 280 mm, Höhe mit Verpackung: 280 mm, Tiefe mit Verpackung: 155 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 1,5 min - 24 min, Einschaltverzögerung: 0 s - 150 s, Schalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Nennweite: 75 mm / 80 mm
