Technische Daten
| Volumenstrom | 101 m³/h |
| Bemessungsspannung | 230 V |
| Werkstoff des Gehäuses | Kunststoff |
| Zusammenstellung | Standard |
| Höhe | 250 mm |
| Richtung | Axial |
| Farbe | weiß |
| Montageart | Unterputz |
| Nennweite | 75 mm |
| Netzfrequenz | 50 Hz |
| Mediumtemperatur | -20..40 °C |
| Nennstrom | 0,14 A |
| Geräuschemission | 45 dB(A) re 1 pW |
| Drehzahl | 1900 1/min |
| Schutzart (IP) | sonstige |
| Breite | 250 mm |
| Tiefe | 150 mm |
Beschreibung

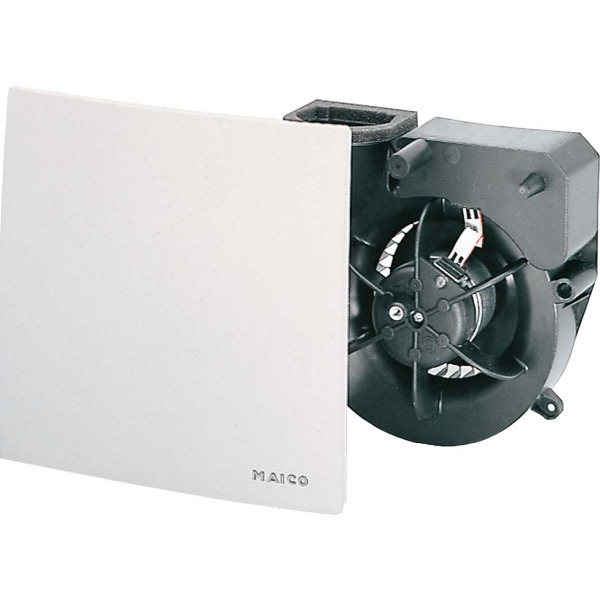

Standardausführung: ER 100: Drehzahlsteuerbar. ER 60: Nicht drehzahlsteuerbar. Ventilator mit Abdeckung und ISO Coarse > 30 % (G2) Filter zum Einbau in Unterputzgehäuse. Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). Problemloser Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB Oberursel. Mit VDE-Zeichen.Artikel: ER 100, Ausführung: Standardausführung, Fördervolumen: 101 m3/h, Drehzahl: 1900 1/min, Luftrichtung: Entlüftung, Drehzahlsteuerbar: ja, SEC average: -6,66 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 29 W, IMax: 0,14 A, Schutzart: IP X5, Netzzuleitung: 3 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Unterputz, Systemart: dezentral, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,465 kg, Gewicht mit Verpackung: 1,75 kg, Filterklasse: ISO Coarse > 30 % (G2), Ausblasrichtung: seitlich, Breite: 250 mm, Höhe: 250 mm, Tiefe: 150 mm, Breite mit Verpackung: 280 mm, Höhe mit Verpackung: 280 mm, Tiefe mit Verpackung: 155 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Nennweite: 75 mm / 80 mmDatenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
