Technische Daten
| Ausstattung des Sicherungslasttrenngehäuses | mit Sicherungslasttrennschalter |
| Max. Bemessungsbetriebsspannung Ue bei AC | 800 V |
| Gehäusehöhe | 300 mm |
| Schutzart (IP) | IP65 |
| Gehäusetiefe | 170 mm |
| Bemessungsisolationsspannung Ui | 690 V |
| Polzahl | 3 |
| Bemessungsbetriebsstrom Ie | 125 A |
| Mit Sicherungsüberwachung | nein |
| Baugröße der Sicherungseinsätze | NH00 |
| Gehäusebreite | 600 mm |
Beschreibung

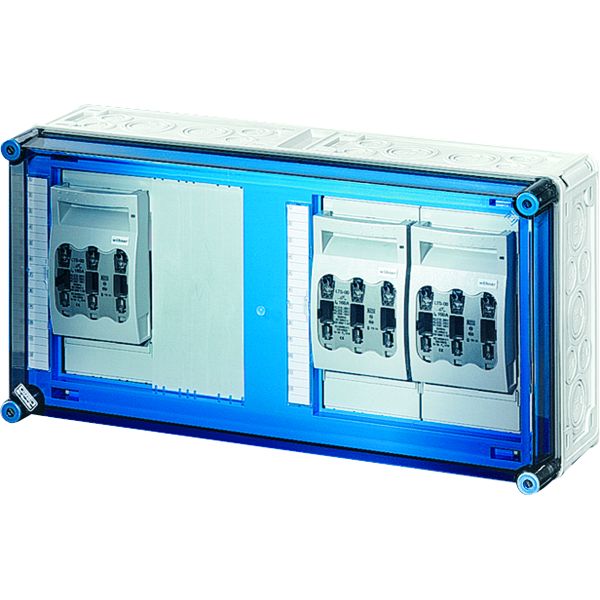

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Sicherungslasttrennschalter NH 00, 3-polig, nach IEC 60947-3 auf Sammelschienen. Mit Zuleitungsklemmen, PE- und N-Klemmen und Berührungsschutz. Anschlussrichtung veränderbar. Deckelverschlüsse für Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
