Technische Daten
| Gehäusehöhe | 300 mm |
| Schutzart (IP) | IP65 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 800 V |
| Gehäusetiefe | 170 mm |
| Bemessungsisolationsspannung Ui | 690 V |
| Baugröße der Sicherungseinsätze | NH00 |
| Polzahl | 3 |
| Bemessungsbetriebsstrom Ie | 125 A |
| Gehäusebreite | 300 mm |
| Mit Sicherungsüberwachung | nein |
| Ausstattung des Sicherungslasttrenngehäuses | mit Sicherungslasttrennschalter |
Beschreibung

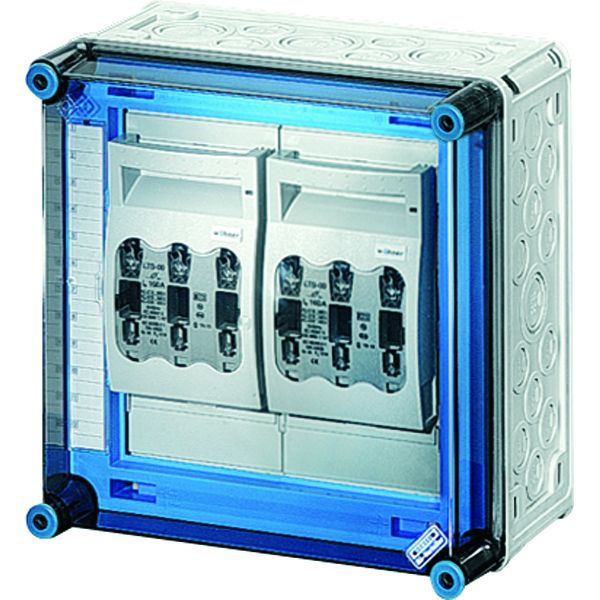

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse mit Sicherungslasttrennschalter NH 00, 3-polig, nach IEC 60947-3 auf Sammelschienen. Ohne Zuleitungsklemmen. Mit PE- und N-Klemmen und Berührungsschutz. Anschlussrichtung veränderbar. Deckelverschlüsse für Werkzeugbetätigung.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
