Technische Daten
| Mit Sammelschiene bestückt | ja |
| Bemessungsstrom Schienensystem | 630 A |
| Kurzschlussfestigkeit (Icw) | 21 kA |
| Höhe | 300 mm |
| Mit transparentem Deckel | ja |
| Schutzart (IP) | IP65 |
| Tiefe | 170 mm |
| Breite | 600 mm |
| Polzahl | 5 |
| Montageart | Aufputz |
| Anbaumöglichkeit | ja |
| Werkstoff des Gehäuses | Kunststoff |
Beschreibung

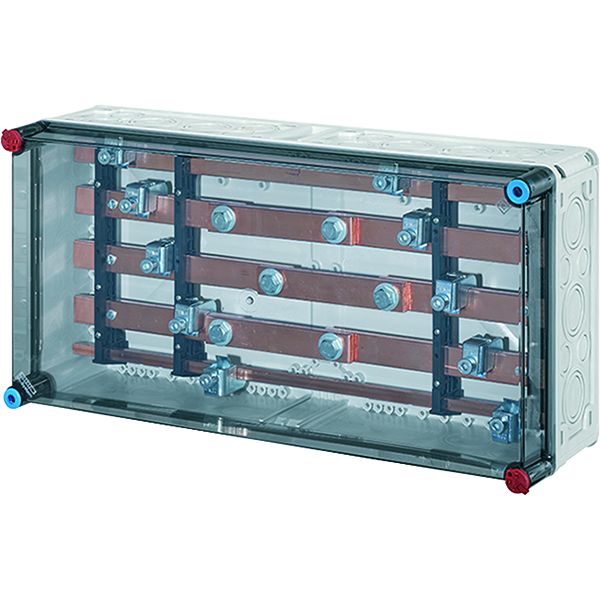

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Gehäuse für den Einbau von 3 Aufsteckstromwandlern (separat bestellen). Für interne Messung bis 630 A, horizontale Ausrichtung. Kombination mit Sammelschienensystem 630 A möglich. Spannungsabgriff mittels Schraubanschluss M5. Deckelverschlüsse für Werkzeugbetätigung, plombierbar.Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
