Technische Daten
| Anzahl der Reihen | 2 |
| Mit Schloss | nein |
| Schutzart (IP) | IP65 |
| Montageart | Aufputz |
| Art der Abdeckung | Tür |
| Ausführung Deckel | geschlossen |
| Farbe | grau |
| Tiefe | 186 mm |
| DIN-Schiene | ja |
| Anbaumöglichkeit | ja |
| Einbautiefe | 93 mm |
| Innentiefe | 136 mm |
| EMV-Ausführung | nein |
| Transparenter Deckel/Tür | ja |
| RAL-Nummer | 7035 |
| Höhe | 360 mm |
| Breite | 540 mm |
| Breite in Teilungseinheiten | 27 |
| Mit Montageplatte | nein |
| Werkstoff des Gehäuses | Kunststoff |
Beschreibung

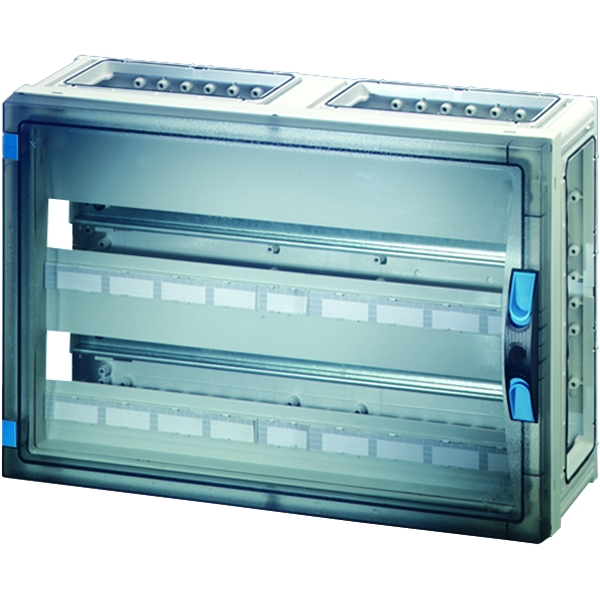

Gehäuse mit Tür für den Bau von Installationsverteilern bis 250 A für die Bedienung durch Laien nach IEC 61439-3. Offene Gehäusewände für die Kombination oder als Einzelgehäuse mit Verschlussplatten. Aus hochwertigem Polycarbonat, schutzisoliert. Schnelle Gehäuseverbindung durch Steckverbinder und integrierte Dichtungen. Große Wanddurchführungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung über Flansche. Wandbefestigung direkt am Gehäuse, über Außenlaschen oder mit Montageschienen. Automatengehäuse mit 54 Teilungseinheiten zum Einbau von Reiheneinbaugeräten nach DIN 43880. Mit PE- und N-Klemmen für Kupferleiter. N trennbar für unterschiedliche Potenziale. Mit Abdeckstreifen zum Verschließen von nicht benutzten Geräteausschnitten und Beschriftungsstreifen für die Stromkreiskennzeichnung. Transparente Tür und plombierbarer Türverschluss mit Handbetätigung.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
