Technische Daten
| Innentiefe | 146 mm |
| DIN-Schiene | ja |
| Mit Montageplatte | nein |
| Farbe | grau |
| Ausführung Deckel | geschlossen |
| Einbautiefe | 93 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Tiefe | 185 mm |
| Anbaumöglichkeit | ja |
| Montageart | Aufputz |
| Schutzart (IP) | IP65 |
| Anzahl der Reihen | 4 |
| RAL-Nummer | 7035 |
| EMV-Ausführung | nein |
| Höhe | 600 mm |
| Breite in Teilungseinheiten | 12 |
| Mit Schloss | nein |
| Art der Abdeckung | Deckel |
| Breite | 300 mm |
| Transparenter Deckel/Tür | ja |
Beschreibung

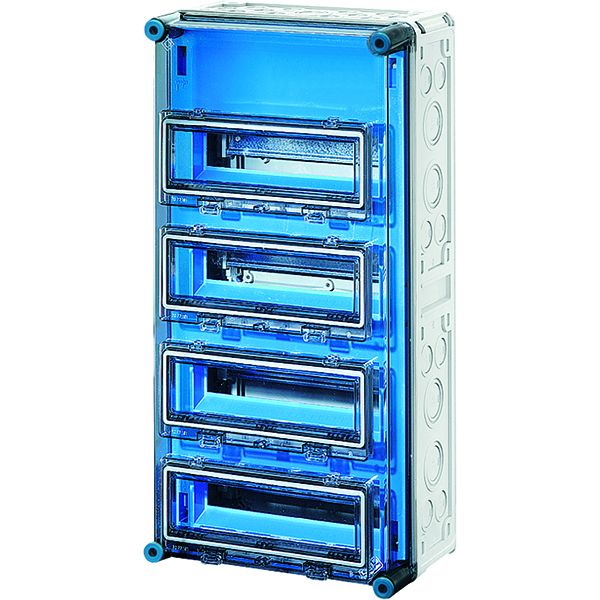

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Automatengehäuse mit 48 Teilungseinheiten zum Einbau von Reiheneinbaugeräten nach DIN 43880. Ohne PE- und N-Klemmen. Mit Abdeckstreifen zum Verschließen von nicht benutzten Geräteausschnitten und Beschriftungsstreifen für die Stromkreiskennzeichnung. Transparente Klappdeckel, mit Zubehör abschließbar. Deckelverschlüsse für Handbetätigung.
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
