Hager ZU59LM7ES2 Einbausatz,universZ 1350mm für LM-Anwendungen,SaS 300mm RfZ 150mm MM 900mm 1-fach

Beschreibung

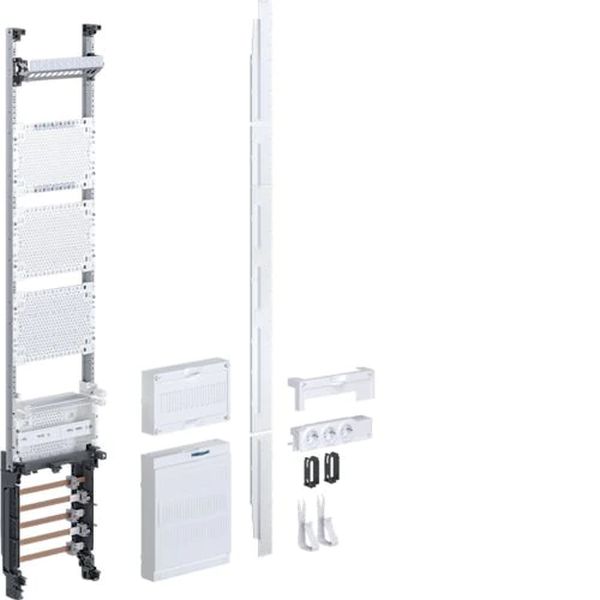

Einbausatz,univ.Z,H=1350mm,für LM-Anwendungen,SaS 300mm,RfZ 150mm,MM 900mm, 1-f. Einbausatz für Lastmanagement Anwendungen zum Einbau in Zählerschranksystem durch werkzeuglose Schnellmontage nach Norm DIN VDE 0603. Vormontierter Einbausatz bestehend aus Traggerüst mit Tragschienen, Multimediabereich, Zusatzraum für Lastmanager (RfL) und NAR (Netzseitigem Anschlussraum). Der NAR (HxB = 300x250 mm) ist mit 5 Sammelschienen 12x5mm ausgestattet. Der RfL (HxB = 150x250 mm) ist als vollständiges Kunststoffgehäuse aufgebaut. Zur Montage des Lastmanagers (Reiheneinbaugerät, nicht enthalten) ist eine Kunststoff-Hutschiene integriert. Der Multimedia-Bereich zur Montage der Multimedia-Komponenten für die Lastmanagement-Anwendung. Bestehend aus einem isoliertem vormontiertem Patchpanel für 12-Ports mit Bezeichnungsstreifen, 6 geschirmten Datenmodulen RJ45 Kat. 6 (500 MHz), 3-fach Schutzkontaktsteckdosen (90 Grad drehbar) zum Leitungsanschluss über Steckklemmen, Multimedia-Gerätehalter für VDI-Komponenten und Kabel- Halteklammern. Hinweis: Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten). Abschottungen vom Multimediafeld neben anderen Einbausätzen sind nach Anwendung einzubauen (nicht enthalten).

Datenblätter

Installationshinweis
