Technische Daten
| Abschlusspunkt Zählerplatz (APZ) | nein |
| Mit Montageplatte | nein |
| Mit N-PE-Klemmen | ja |
| Anzahl der Teilungseinheiten pro DIN-Schiene | 12 |
| Breite | 250 mm |
| Tiefe | 45 mm |
| Höhe | 1200 mm |
| Anzahl der DIN-Schienen | 8 |
| Mit Abdeckung | ja |
Beschreibung

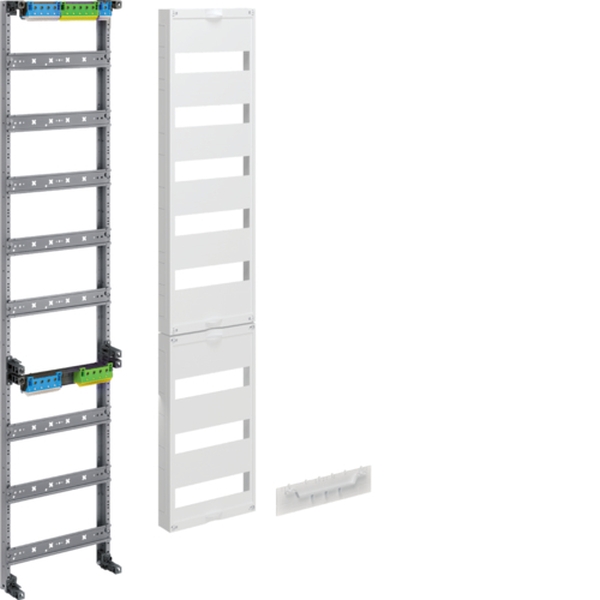

Verteilerfeld, univers Z, Höhe 1200mm, 8-reihig, 1-feldig, PE/N waagerecht. Innenausbau für Verteilerfelder Einbausätze für Verteiler nach Maßnorm DIN 43 870 zum Einbau in Zählerschränke System univers Z zur Stromkreisverteilung. Bestehend aus 250 mm breiten Feldern mit Traggerüst aus profiliertem Stahlblech Verteilerfelder im Rastermaßsystem mit Hutschienen 35x7,5 mm und fingersicheren PE/N-Klemmen in Stecktechnik. Abdeckhaube aus Kunststoff Höhe 300 mm oder 450 mm zur Einhaltung der Schutzisolierung, Schutzart und Berührungsschutz. Alle Hauben mit Plombierschieber zur Plombierung, integriertem Griff und 46 mm Geräteschlitz mit je 12 Platzeinheiten pro 150 mm Rasterns. Die Felder sind mit einem Rastsystem ausgestattet, das einen schnellen und einfachen Schrankeinbau ohne Werkzeug erlaubt.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
