Technische Daten
| Ausführung | 2-stöckig |
| Ausführung Deckel | schmal |
| Unterer Anschlussraum | mit Sammelschiene 5-polig |
| Mit Verdrahtung | ja |
| Breite | 500 mm |
| Mit Montageplatte | nein |
| RAL-Nummer | 9010 |
| Farbe | weiß |
| Anzahl der Zählerplätze | 4 |
| Breite in Teilungseinheiten | 24 |
| Höhe | 1350 mm |
| Hauptschalter-Bemessungsstrom | 63 A |
Beschreibung

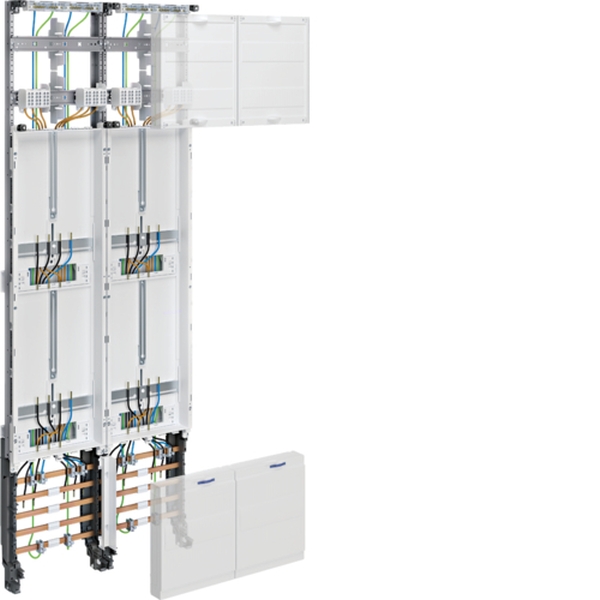

Komplettfeld, univers Z, 4 Zählerplätze, 3P., H=1350mm, 2-feldig. Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN VDE 0603, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ- Zählerplätze nach DIN VDE 0603-1 und DIN VDE 0603-2-1. Anlagenseitiger Anschlussraum: Höhe 300 mm, 2-reihig mit Hutschienen, bestückt mit Hauptleitungsabzweigklemmen nach DIN VDE 0603-3-1, 3-oder 5-polig, fingersicher nach DGUV Vorschrift 3 oder bestückt mit __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, zum Einbau von eHZ-Zählertragplatten gemäß DIN VDE 0603-3-2, mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte). Zusatzraum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung. Netzseitiger Anschlussraum: Höhe 300 mm bestückt mit CU-Sammelschienen, 12 x 5 mm, 5-polig oder bestückt mit____________ _________ ___________.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
