Technische Daten
| Breite | 500 mm |
| Mit Verdrahtung | ja |
| Höhe | 1050 mm |
| Hauptschalter-Bemessungsstrom | 63 A |
| Ausführung | eHZ |
| Anzahl der Zählerplätze | 4 |
| Mit Montageplatte | nein |
| RAL-Nummer | 9010 |
| Unterer Anschlussraum | mit Sammelschiene 5-polig |
| Breite in Teilungseinheiten | 24 |
| Farbe | weiß |
Beschreibung

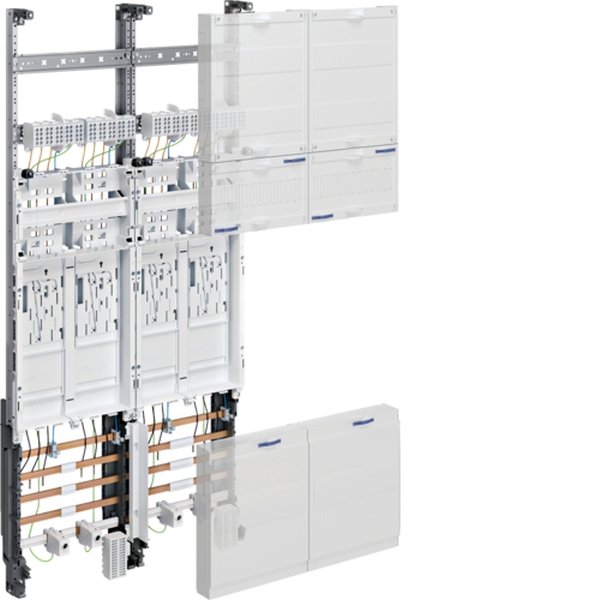

Komplettfeld, univers Z, 4ZP, BKE-I, 2-feldig, Steuerklemme 7-pol., HLAK 5-pol. Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN 43870, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ-Zählerplätze nach DIN VDE 603-1 (VDE 0603-1). Oberer Anschlussraum: 1-reihig Höhe 150 mm mit einer Hutschiene, 2-reihig Höhe 300 mm mit zwei Hutschienen, bestückt mit Hauptleitungsabzweigklemmen 3-/4- oder 5-polig, fingersicher nach BGVA3 oder bestückt mit __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, zum Einbau gemäß DIN 43870, eHZ-Zählertragplatte mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte). Zusatzaum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung. Unterer Anschlussraum: Höhe 300 mm bestückt mit Hutschiene oder CU-Sammelschienen, 12 x 5 mm, 4-polig / 5-polig oder bestückt mit ____________ _________ ___________.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
