Technische Daten
| Anschlussart | Sammelschiene |
| Höhe | 500 mm |
| Montage neben Schrank | ja |
| Max. Querschnitt des Einspeisekabels | 35 mm² |
| Breite | 300 mm |
| Montage unter Schrank | nein |
| Schutzart | IP44 |
| Polzahl | 5 |
| Tiefe | 205 mm |
Beschreibung

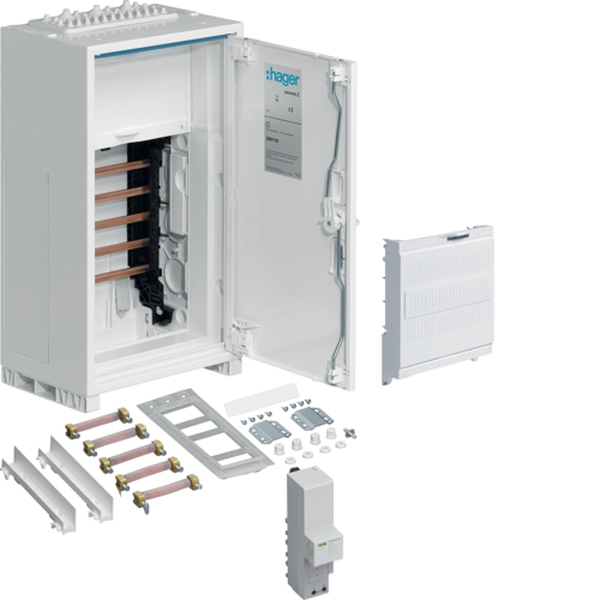

Anschlussschrank, univers Z, seitlich mit SPD und Verbindungsmaterial. Schrankgehäuse nach DIN VDE 0603/1, Maßnorm DIN 43870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage. Schutzart IP31 (IP44 nach DIN VDE 0470/1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Vormontierte Sammelschienen 12x5 mm bis 250 A, Bemessungsspannung 230/400 V 50 Hz, inkl. Verbindungsmaterial und Kombiableiter, für TNS/TT bei Gebäuden ohne äußeren Blitzschutz. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluß mit Vorreiber, Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
