Technische Daten
| Ausführung Deckel | mit Ausschnitt |
| Innentiefe | 91,50 mm |
| Einbautiefe | 89 mm |
| Montageart | Unterputz |
| Neutralleiterklemmenblock | nein |
| Mit Schloss | nein |
| Breite | 348 mm |
| Höhe | 755,50 mm |
| Breite in Teilungseinheiten | 12 |
| Schutzart | IP30 |
| Anzahl der Reihen | 4 |
| Einbaubreite | 314,50 mm |
| Signaldurchlassende Tür | ja |
| Einbauhöhe | 720 mm |
| DIN-Schiene | ja |
| Tiefe | 98 |
| Transparenter Deckel/Tür | nein |
| Erdungsklemmenblock | nein |
| RAL-Nummer | 9010 |
| Farbe | weiß |
| Anbaumöglichkeit | ja |
| Art der Abdeckung | Tür |
| Mit Montageplatte | ja |
Beschreibung

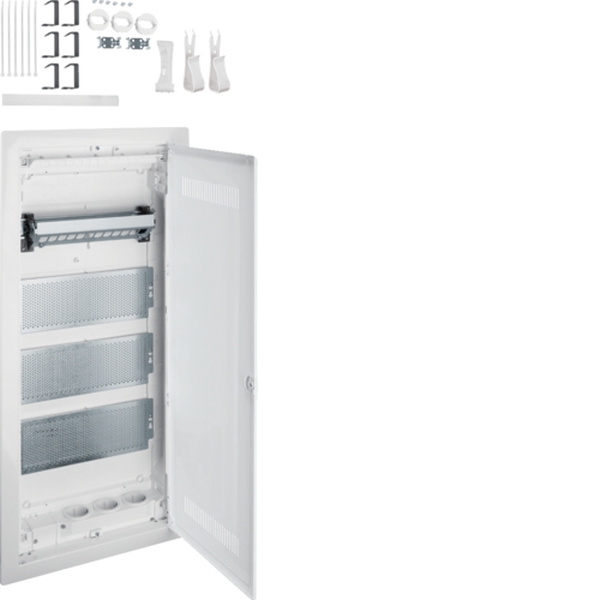

Multimedia, volta, UPV, 4-reihig, mit geschlitzter Kunststofftür. Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech mit geschlitztem Kunststoffeinsatz für ein besseres WLAN-Signal, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage. Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310(VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden. Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90° drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
