Technische Daten
| Höhe | 880,50 mm |
| Transparenter Deckel/Tür | nein |
| Signaldurchlassende Tür | ja |
| Einbautiefe | 89 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Anzahl der Reihen | 3 |
| Tiefe | 98 |
| Farbe | weiß |
| Montageart | Hohlwand |
| Ausführung Deckel | mit Ausschnitt |
| Anbaumöglichkeit | ja |
| RAL-Nummer | 9010 |
| Schutzart | IP30 |
| Erdungsklemmenblock | ja |
| Innentiefe | 91,50 mm |
| DIN-Schiene | ja |
| Neutralleiterklemmenblock | ja |
| Einbauhöhe | 845 mm |
| Mit Schloss | nein |
| Breite in Teilungseinheiten | 12 |
| Art der Abdeckung | Tür |
| Breite | 348 mm |
| Einbaubreite | 314 mm |
| Mit Montageplatte | ja |
Beschreibung

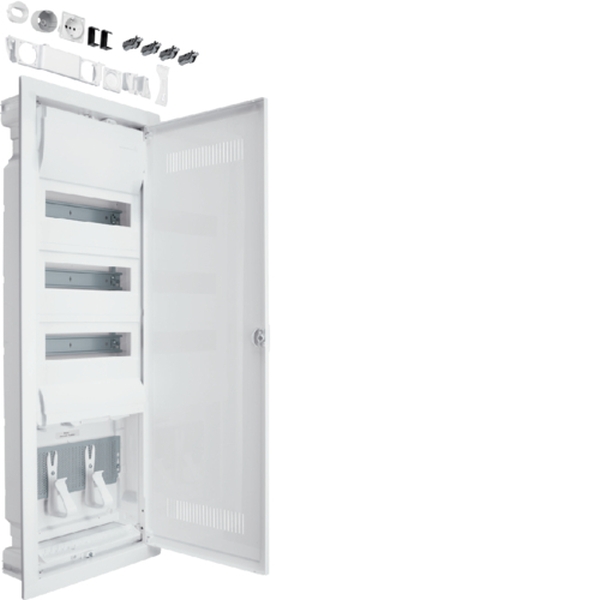

Hybrid, volta, Hohlwand, 36PLE, 1 Montageplatten, mit Steckdose + Kunststofftür. Installationskleinverteiler für Hohlwandeinbau aus Kunststoff, geprüft nach DIN VDE 61439-3. Bemessungsspannung max. 400V / 50 Hz, Schutzart IP30. Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung sowie integrierter Wasserwaage. Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben / unten montierbar. Blendrahmen aus Stahlblech, pulverbeschichtet und eingebrannt. 15 mm Putzausgleich möglich. Lüftungstür mit nicht transparenter Kunststoffplatte zur besseren Ausbreitung des WLAN-Signals gegenüber einer Blechtür. Lüftungsschlitze unten und oben in der Kunststoffplatte, um die Verlustwärme besser abführen zu können. Frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage. 3-reihiger Geräteträger aus verzinktem Stahlblech. 3-reihige Geräteabdeckung aus Kunststoff für 36 (42) Module mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90°-Drehung an dem Leitungseinführungsschieber und an der Abschottung, an beiden Seiten serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus verzinktem Stahlblech mit 3,2mm regelmäßiger Lochung nach DIN 24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch einhängen oder verschrauben liegen bei. Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
