Technische Daten
| RAL-Nummer | 9010 |
| Montageart | Hohlwand |
| Erdungsklemmenblock | nein |
| Neutralleiterklemmenblock | nein |
| Breite in Teilungseinheiten | 12 |
| Einbautiefe | 89 mm |
| DIN-Schiene | ja |
| Transparenter Deckel/Tür | nein |
| Art der Abdeckung | Tür |
| Innentiefe | 91,50 mm |
| Mit Montageplatte | ja |
| Tiefe | 98 |
| Anzahl der Reihen | 4 |
| Einbauhöhe | 720 mm |
| Mit Schloss | nein |
| Farbe | weiß |
| Signaldurchlassende Tür | ja |
| Höhe | 755,50 mm |
| Einbaubreite | 314 mm |
| Schutzart | IP30 |
| Ausführung Deckel | mit Ausschnitt |
| Anbaumöglichkeit | ja |
| Breite | 348 mm |
Beschreibung

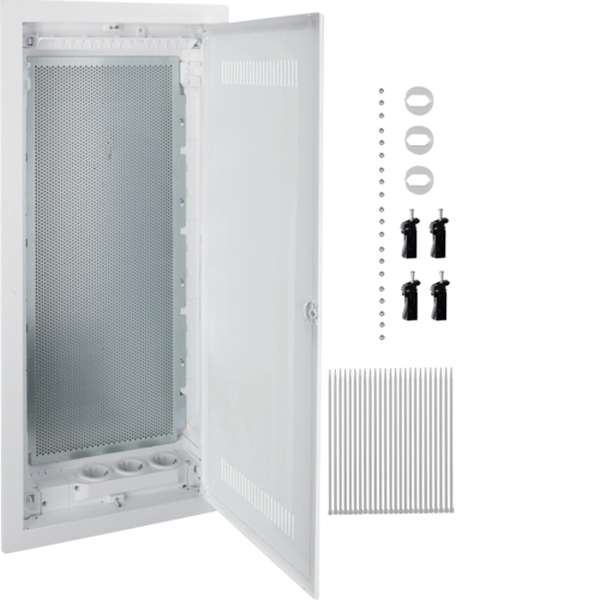

Multimediaverteiler für Homeway, Hohlwand, 4-reihig, geschlitzte Kunststofftür. Installationskleinverteiler Hohlwand aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung sowie integrierter Wasserwaage, inkl. verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech mit geschlitztem Kunststoffeinsatz für ein besseres WLAN-Signal, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmen-Demontage. Durchgängig gelochte Montageplatte aus verzinktem Stahlblech mit 3,2 mm Lochung zur Befestigung von aktiver und passiver Kommunikationstechnik. Die im Mauerkastenschieber integrierte Spannungsversorgung, ist mit drei, um 90° drehbaren Schutzkontaktsteckdosen bestückt. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Hinweis: Optimiert für die Verwendung als zentraler Kommunikationsverteiler für das homeway Heimverkabelungssystem.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
