Technische Daten
| Art der Abdeckung | Tür |
| Schutzart | IP65 |
| Werkstoff des Gehäuses | Kunststoff |
| Signaldurchlassende Tür | ja |
| RAL-Nummer | 7035 |
| Tiefe | 151 |
| DIN-Schiene | ja |
| Höhe | 302 mm |
| Montageart | Aufputz |
| Ausführung Deckel | geschlossen |
| Farbe | grau |
| Anzahl der Reihen | 1 |
| Innentiefe | 151 mm |
| Mit Schloss | nein |
| Breite | 418 mm |
| Transparenter Deckel/Tür | ja |
| Mit Montageplatte | nein |
| Anbaumöglichkeit | ja |
| Breite in Teilungseinheiten | 18 |
Beschreibung

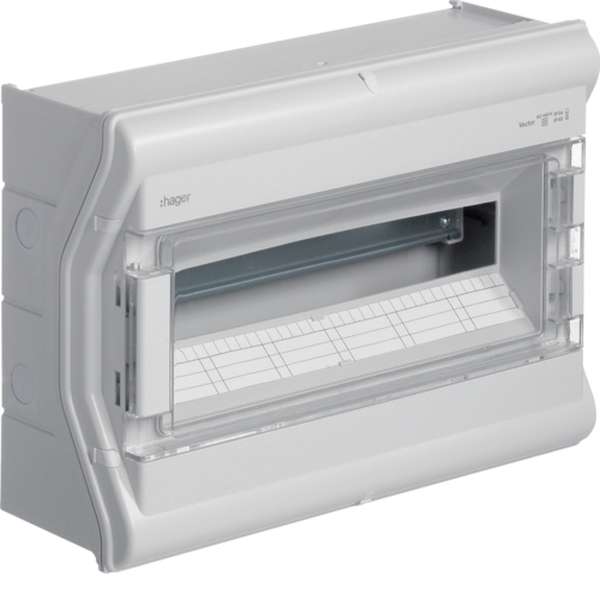

Kleinverteiler, vector, APV, IP65, 18PLE, UV-stabil, m. metr.Leitungseinführung.Installationskleinverteiler aus Polycarbonat (UV-beständig), nach DIN EN 60670-24, nach DIN 43871. Zum Einbau von Geräten bis 63 A nach Maßnorm DIN 43 880 mit 70 mm oder 85 mm Einbautiefe, Bemessungsspannung AC 400 V/50 Hz. Bestehend aus Kunststoffunterteil mit Hutprofilschiene aus verzinktem Stahlblech, Vorprägung für metrische Leitungseinführungstüllen (oben, unten), seitliche Vorprägungen für Verbindungstüllen zur Verbindung von zwei oder mehreren Verteilern nebeneinander. Oberteil mit 46 mm Geräteschlitz. Klarsichttür frontbündig, rechts oder links anschlagbar, plombierbar, abschließbar, Verteiler anflanschbar.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
