Technische Daten
| Breite in Teilungseinheiten | 10 |
| Ausführung Deckel | geschlossen |
| Montageart | Aufputz |
| Transparenter Deckel/Tür | ja |
| Höhe | 210 mm |
| Mit Schloss | nein |
| Schutzart | IP65 |
| Signaldurchlassende Tür | ja |
| Anbaumöglichkeit | ja |
| Farbe | grau |
| RAL-Nummer | 7035 |
| Tiefe | 114 |
| Innentiefe | 114 mm |
| DIN-Schiene | ja |
| Anzahl der Reihen | 1 |
| Mit Montageplatte | nein |
| Breite | 237 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Art der Abdeckung | Tür |
Beschreibung

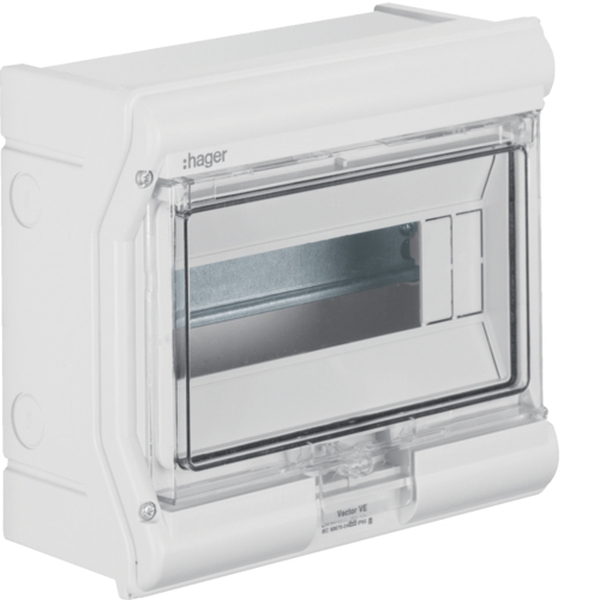

Kleinverteiler, vector, APV, IP65, 10 Modul, UV-stabil, ohne Leitungseinführung.Installationskleinverteiler aus Polycarbonat (UV-beständig), nach DIN EN 60670-24, nach DIN 43871. Zum Einbau von Geräten bis 63 A nach Maßnorm DIN 43 880 mit 70 mm oder 85 mm Einbautiefe, Bemessungsspannung AC 400 V/50 Hz. Bestehend aus Kunststoffunterteil mit Hutprofilschiene aus verzinktem Stahlblech, Vorprägung für metrische Leitungseinführungstüllen (oben, unten), seitliche Vorprägungen für Verbindungstüllen zur Verbindung von zwei oder mehreren Verteilern nebeneinander. Oberteil mit 46 mm Geräteschlitz. Klarsichttür frontbündig, rechts oder links anschlagbar, plombierbar, abschließbar, Verteiler anflanschbar.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
