Technische Daten
| DIN-Schiene | ja |
| Mit Montageplatte | nein |
| Tiefe | 93 |
| Anbaumöglichkeit | ja |
| RAL-Nummer | 7035 |
| Mit Schloss | nein |
| Schutzart | IP65 |
| Breite in Teilungseinheiten | 3 |
| Anzahl der Reihen | 1 |
| Transparenter Deckel/Tür | ja |
| Signaldurchlassende Tür | ja |
| Montageart | Aufputz |
| Werkstoff des Gehäuses | Kunststoff |
| Farbe | grau |
| Ausführung Deckel | geschlossen |
| Breite | 110 mm |
| Innentiefe | 93 mm |
| Höhe | 175 mm |
| Art der Abdeckung | Tür |
Beschreibung

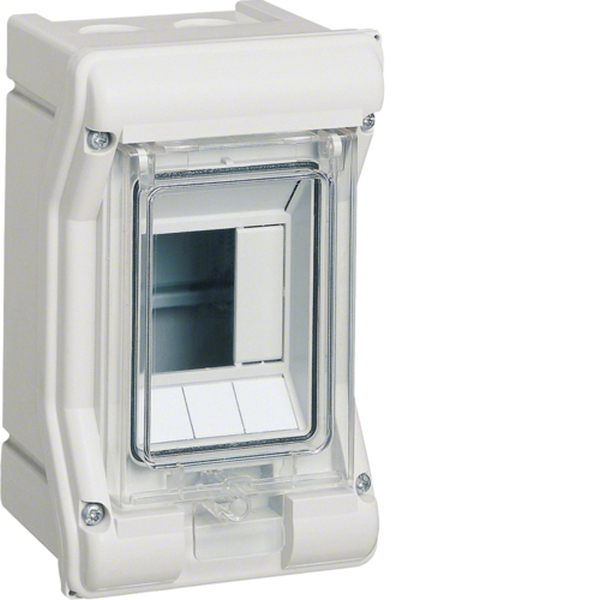

Kleinverteiler, vector, APV, IP65, 3PLE, mit Einführungstüllen. Installationskleinverteiler AP aus Kunststoff, nach DIN EN 60670-24, nach DIN 43871. Zum Einbau von Geräten bis 63 A nach Maßnorm DIN 43 880 mit 70 mm oder 85 mm Einbautiefe, Bemessungsspannung AC 400 V/50 Hz. Bestehend aus Kunststoffunterteil mit Hutprofilschiene aus verzinktem Stahlblech, Vorprägung für metrische Leitungseinführungstüllen (oben, unten), seitliche Vorprägungen für Verbindungstüllen zur Verbindung von zwei oder mehreren Verteilern nebeneinander. Eingebaute PE/N-Klemmen Schnellsteckklemme, Oberteil mit 46 mm Geräteschlitz. Klarsichttür frontbündig, rechts oder links anschlagbar, plombierbar, abschließbar, Verteiler anflanschbar.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
