Technische Daten
| Schutzart | IP30 |
| Transparenter Deckel/Tür | nein |
| Mit Schloss | nein |
| Mit Montageplatte | ja |
| Neutralleiterklemmenblock | nein |
| Signaldurchlassende Tür | nein |
| Innentiefe | 92,50 mm |
| Ausführung Deckel | mit Ausschnitt |
| DIN-Schiene | ja |
| Erdungsklemmenblock | nein |
| Breite | 305 mm |
| Art der Abdeckung | Tür |
| Breite in Teilungseinheiten | 12 |
| Montageart | Aufputz |
| Anbaumöglichkeit | ja |
| RAL-Nummer | 9010 |
| Tiefe | 96,50 |
| Höhe | 515 mm |
| Anzahl der Reihen | 3 |
| Farbe | weiß |
Beschreibung

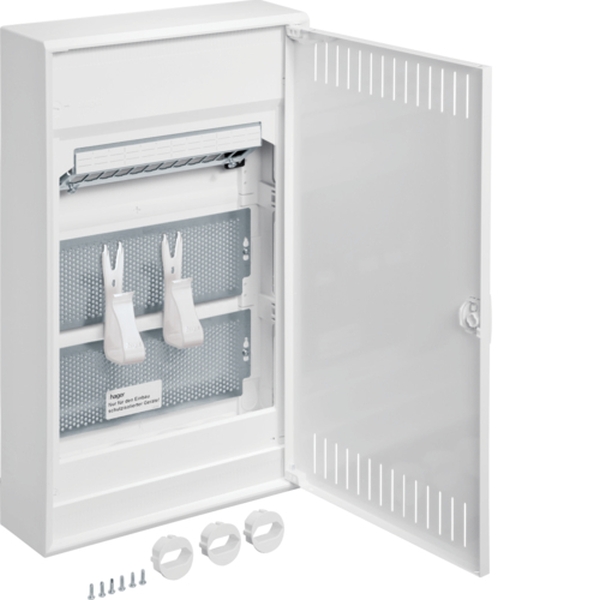

Multimedia, volta, APV, 3-reihig, mit geschlitzter Stahlblechtür. Installationskleinverteiler Aufputz aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert. Bestehend aus: Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, Lüftungstür aus Stahlblech pulverbeschichtet und eingebrannt, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links. Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach DIN EN 50310 (VDE 0800-2-310) sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden. Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdosen (90° drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar. Die 3-fach Schutzkontaktsteckdose ist zusätzlich in zwei Positionen auf einer DIN-Hutschiene montierbar. Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
