Technische Daten
| Bussystem KNX-Funk | nein |
| Bussystem LON | nein |
| Geeignet für C-Last | ja |
| Max. Anzahl der Schaltausgänge | 6 |
| Montageart | REG |
| Mit Busankopplung | ja |
| Verschiedene Phasen anschließbar | ja |
| Max. Schaltleistung LED | 414 |
| Vor Ort-/Handbedienung | ja |
| Bemessungsstrom | 16 A |
| Bussystem Powernet | nein |
| Schutzart | IP20 |
| Bussystem Funkbus | nein |
| Ausgangsleistung | 2300 W |
| Busmodul abnehmbar | nein |
| Max. Schaltleistung | 8625 W |
| Andere Bussysteme | ohne |
| Funk bidirektional | nein |
| Bussystem KNX | ja |
| Bemessungsbetriebsspannung | 230 V |
| Mit LED-Anzeige | ja |
| Max. Schaltstrom | 16 A |
| Modulare Erweiterungsmöglichkeit | nein |
| Breite in Teilungseinheiten | 4 |
Beschreibung

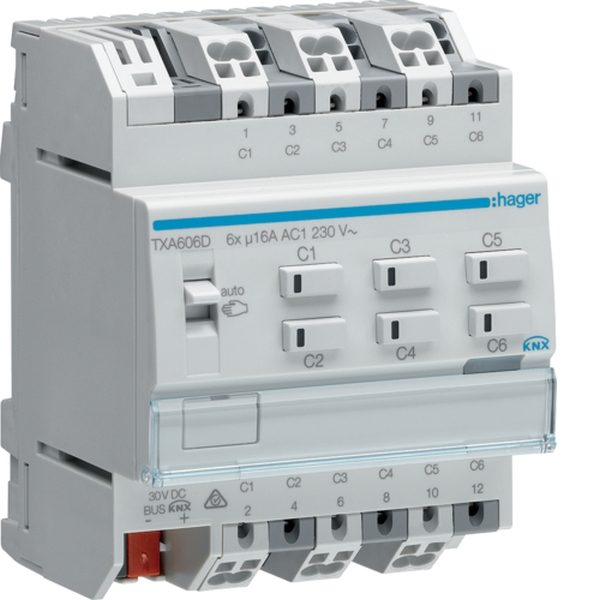

Schalt-/Jalousieaktor 6/3-fach KNX easy, 16A, C-Last. Schalt-/Jalousieaktor REG zum Schalten einer unabhängigen Last je Aktorkanal oder Ansteuerung eines Jalousieantriebes über je zwei Aktorkanäle, beliebiger Mixbetrieb aus Antriebs- und Schaltfunktionen. Reiheneinbaugerät mit integriertem Busankoppler, QuickConnect Steckklemmen für KNX Busanschluss, Last-/Schaltanschlüsse und Beschriftungsfeld. Bedientaste für Handbetrieb je Ausgang mit Status-LED (Einflächenbedienung), Schiebeschalter Auto/Hand und beleuchtete Programmier-Taste. Funktionen: Steuerungsmöglichkeiten der Schaltkanäle für EIN/AUS, Zeitschalterfunktion mit Ausschaltvorwarnung und Zwangssteuerung mit der jeweiligen Statusanzeige. Automatikfunktion de-/aktivierbar und Lastabwurf durch Kanalabschaltung mit der höchsten Priorität möglich. 64 Szenenfunktionen pro Kanal einstellbar. Rollladen-/Jalousiefunktion im Auf-/Ab-Betrieb mit Lamellenwinkelverstellung, Positionierungsfunktion und Lamellenverstellung für Jalousie in Prozent-Parametrierung. Statusobjekte für die Position der Lamellen in Prozent und der oberen/unteren Endlage. Zwangssteuerung mit Statusanzeige und 3 Alarmobjekte mit unterschiedlicher Prioritätssteuerung. 64 Szenenfunktionen pro Kanal und einstellbarer Sonnenschutzfunktion. Hinweis: Das Gerät lässt sich mittels easy Inbetriebnahme-Tool, easy-Konfigurationsserver oder der ETS (ab Version 4) programmieren. Hinweise der Rollladen-/Jalousiemotoren-Hersteller beachten.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
