Technische Daten
| Polzahl | 2 |
| Schutzart | IP20 |
| Montageart | Hutschiene TH35 |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 32 A |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 2,50 mm² |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 4 mm² |
| Schutzpegel L-PE/N-PE | 1,40 |
| Nennspannung AC | 240 V |
| Höchste Dauerspannung DC | 240 V |
| Gesamtableitstoßstrom (8/20) (L1+L2+L3+N-PE) | 10 |
| Schutzpegel L-N | 1,25 |
| Mit Fernmeldekontakt | ja |
| Nennspannung DC | 240 |
| Nennlaststrom | 26 A |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 3 | ja |
| Gesamtableitstoßstrom (8/20) (L+N-PE) | 10 |
| Nennableitstoßstrom (8/20) (L-N) | 10 |
| Schutzpegel | 1,25 |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 25 A |
| Höchste Dauerspannung AC | 264 V |
Beschreibung

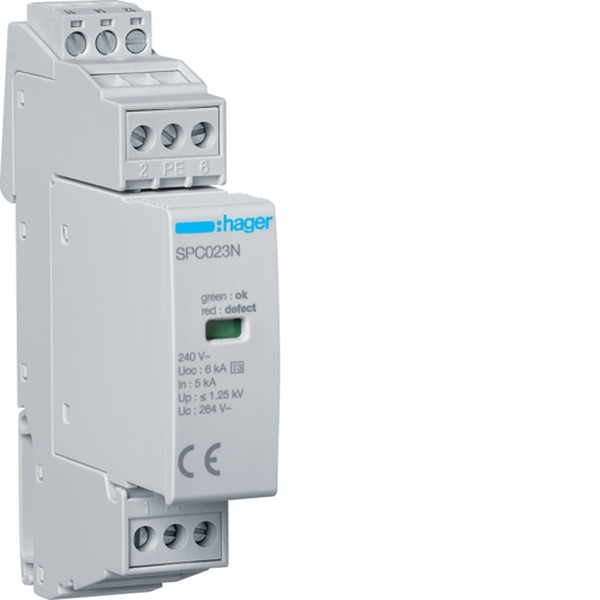

Überspannungsableiter T3 1P+N Uc 264V In 5kA Up 1.25kV Kontakt. Überspannungsschutz Typ 2/3, bestehend aus Schutzstecker und Basiselement für einphasige Stromversorgungssysteme (AC/DC). Tragschienen montierbares Gerät mit Schraubanschlusstechnik und individueller Beschriftungsfläche an der Front. QR-Code mit Link zur Online-Dokumentation an der Produktseite abgebildet. Integrierte, leistungsfähige Abtrennung für ein sicheres Verhalten bei Überlast. Optische rot/grün Statusanzeige und potenzialfreier Fernmeldekontakt zur Fehlersignalisierung. Schutzstecker sind durch mechanische Kodierung gegen Fehlbestückung geschützt und werkzeuglos steck- und ziehbar.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
