Technische Daten
| Nennableitstoßstrom (8/20) | 20 |
| Netzform TN | ja |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Schutzart | IP20 |
| Integrierte Vorsicherung | nein |
| Prüfklasse Typ 2 | ja |
| Kurzschlussfestigkeit (Isccr) | 25 kA |
| Integrierter Kurzschlussschutz | nein |
| Anzahl der Leiter (ohne Erde) | 4 |
| Schutzpegel L-N | 1,35 |
| Leckstromfrei | nein |
| Schutzpegel N-PE | 1,60 |
| Netzform TN-S | ja |
| Mit Fernmeldekontakt | ja |
| Netzform TN-C | nein |
| Netzform TT | ja |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Baugröße | 4 TE |
| Netzform TN-C-S | ja |
| Nennspannung AC | 400 V |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 80 A |
| Montageart | Hutschiene TH35 |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Schutzpegel | 1,35 |
| Höchste Dauerspannung AC | 275 V |
| Signalisierung am Gerät | optisch |
| Max. Ableitstoßstrom (8/20) | 40 A |
Beschreibung

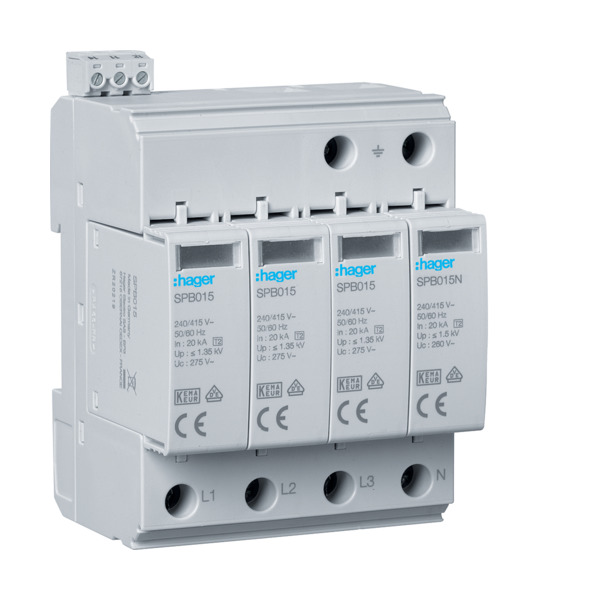

Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige + Kontakt. Überspannungsableiter vom Typ 2 in 3+1-Schaltung, zum Schutz von dreiphasigen TT- und TN-S-Systemen. Bestehend aus einem vierfach Basiselement, drei Schutzsteckern mit temperaturüberwachtem Hochleistungsvaristor und einem Stecker als Summenstromfunkenstrecke mit dynamischer Abtrennvorrichtung. Optische Defektmeldung an den Steckern bei Überlastung. Wechslerkontakt für Defektfernmeldung. Anschlüsse für die aktiven Leiter von unten, für Erde/PE und Fernmeldekontakt von oben. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Beschriftungsmöglichkeit am Basiselement.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.Bewertungen
