Technische Daten
| Netzform TN-C | ja |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Kurzschlussfestigkeit (Isccr) | 25 kA |
| Mit Fernmeldekontakt | ja |
| Prüfklasse Typ 2 | ja |
| Nennspannung AC | 400 V |
| Höchste Dauerspannung AC | 275 V |
| Netzform TN-C-S | nein |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 80 A |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Netzform TN-S | nein |
| Anzahl der Leiter (ohne Erde) | 3 |
| Schutzpegel L-N | 1,35 |
| Leckstromfrei | nein |
| Netzform TN | ja |
| Schutzart | IP20 |
| Signalisierung am Gerät | optisch |
| Schutzpegel | 1,35 |
| Nennableitstoßstrom (8/20) | 20 |
| Integrierte Vorsicherung | nein |
| Integrierter Kurzschlussschutz | nein |
| Max. Ableitstoßstrom (8/20) | 40 A |
| Netzform TT | nein |
| Baugröße | 3 TE |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Montageart | Hutschiene TH35 |
Beschreibung

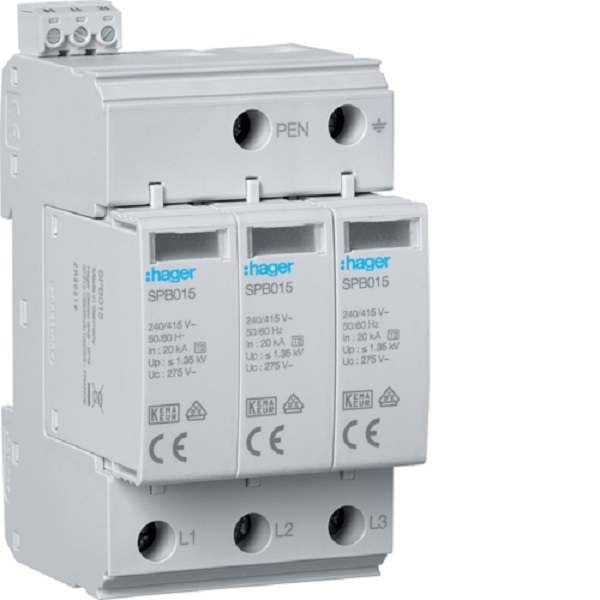

Überspannungsableiter T2 3P 40kA TNC Defektanzeige + Kontakt.Überspannungsableiter vom Typ 2 in 3+0-Schaltung, zum Schutz von dreiphasigen TN-C-Systemen. Bestehend aus einem dreifach Basiselement und drei Schutzsteckern mit temperaturüberwachtem Hochleistungsvaristor mit Abtrennvorrichtung. Optische Defektmeldung an den Steckern bei Überlastung. Wechslerkontakt für Defektfernmeldung. Anschlüsse für die aktiven Leiter von unten, für Erde/PE und Fernmeldekontakt von oben. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Beschriftungsmöglichkeit am Basiselement.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
