Technische Daten
| Netzform TN-C | nein |
| Integrierte Vorsicherung | nein |
| Schutzart | IP20 |
| Netzform TN-S | ja |
| Schutzpegel N-PE | 1,50 |
| Netzform TT | ja |
| Netzform DC | nein |
| Montageart | Sammelschiene |
| Polzahl | 4 |
| Netzform TN | nein |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Folgestromlöschfähigkeit | 25 kA |
| Nennspannung AC | 400 V |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Schutzpegel L-PE | 1,50 |
| Netzform TN-C-S | nein |
| Signalisierung am Gerät | optisch |
| Schutzpegel L-N | 1,50 |
| Prüfklasse | Typ 1 und 2 und 3 |
| Höchste Dauerspannung AC | 255 V |
| Netzform IT | nein |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Fernsignalisierung | nein |
| Blitzstoßstrom (10/350 µs) | 12,50 kA |
| Schutzpegel | 1,50 |
Beschreibung

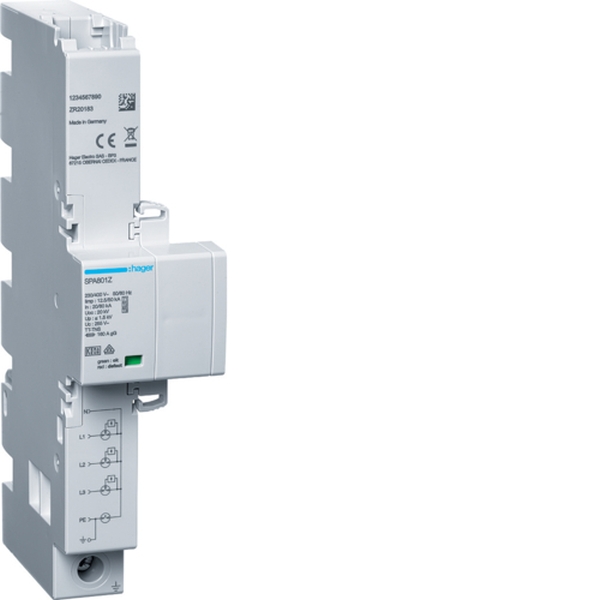

Kombiableiter T1+T2+T3 4P Iimp 12,5kA TT/TNS.Kombi-Ableiter zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100. Ableiter Typ 1 + Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11). Folgestromfreie, gekapselte Funkenstreckentechnologie. Direkt auf 40 mm-Sammelschienensystem montierbar. Kompatibel mit Einspeiseadapter und Sammelschienenbox zum Spannungsabgriff für RfZ und APZ. Optionaler Fernmeldekontakt nachrüstbar.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
