Technische Daten
| Nennableitstoßstrom (8/20) | 25 |
| Schutzpegel | 1,50 |
| Schutzpegel N-PE | 1,50 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Netzform TN-C-S | nein |
| Baugröße | 8 TE |
| Netzform TN-C | nein |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 |
| Netzform TT | ja |
| Nennspannung AC | 400 V |
| Montageart | Hutschiene TH35 |
| Schutzpegel L-N | 1,50 |
| Netzform TN | nein |
| Netzform TN-S | ja |
| Prüfklasse Typ 1 | ja |
| Schutzart | IP20 |
| Blitzstoßstrom (10/350 µs) | 25 |
| Netzform IT | nein |
| Anzahl der Leiter (ohne Erde) | 4 |
| Signalisierung am Gerät | optisch |
| Geeignet für Außengebrauch | nein |
| Mit Fernmeldekontakt | ja |
| Ausblasend | nein |
| Folgestromlöschfähigkeit | 25 kA |
| Höchste Dauerspannung AC | 350 V |
| Integrierte Vorsicherung | nein |
| Netzform DC | nein |
Beschreibung

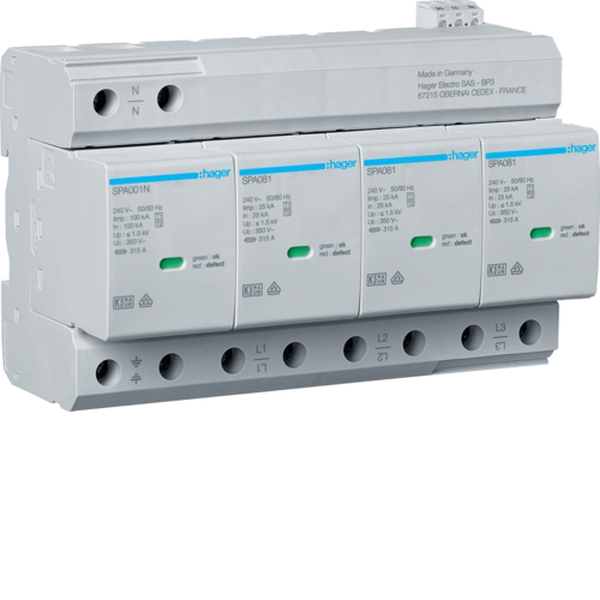

Kombiableiter T1+T2 4P Uc 350V Iimp 25kA Up 1.5kV TNS/TT Fernmeldekontakt.Modularer Kombi-Ableiter bestehend aus drehbarem Basisteil und gesteckten Schutzmodulen mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsel). Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11). Einfacher, werkzeugloser Schutzmodul-Wechsel durch Modulverriegelungssystem mit Funktions-/Defektanzeige durch Markierung im Sichtfenster. Gekapselte, nicht ausblasende Funkenstreckenbauform. Reiheneinbaugerät nach DIN 43880, Schutzmodul-Kodierung, Durchgangsklemmen für alle Leiteranschlüsse.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
