Technische Daten
| Schutzart | IP20 |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Blitzstoßstrom (10/350 µs) | 12,50 kA |
| Nennspannung AC | 400 V |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Höchste Dauerspannung AC | 255 V |
| Schutzpegel L-N | 1,50 |
| Prüfklasse | Typ 1 und 2 und 3 |
| Integrierte Vorsicherung | nein |
| Netzform TN | nein |
| Polzahl | 3 |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Netzform TT | nein |
| Netzform TN-C-S | nein |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Netzform IT | nein |
| Folgestromlöschfähigkeit | 25 kA |
| Schutzpegel | 1,50 |
| Fernsignalisierung | nein |
| Netzform TN-C | ja |
| Montageart | Sammelschiene |
| Signalisierung am Gerät | optisch |
| Netzform DC | nein |
| Netzform TN-S | nein |
Beschreibung

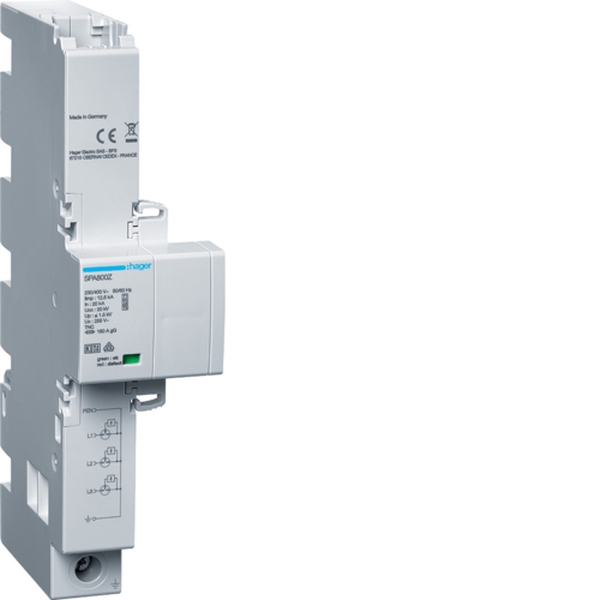

Kombiableiter T1+T2+T3 3P Iimp 12,5kA TNC.Kombi-Ableiter zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100. Ableiter Typ 1 + Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11). Folgestromfreie, gekapselte Funkenstreckentechnologie. Direkt auf 40 mm-Sammelschienensystem montierbar. Kompatibel mit Einspeiseadapter und Sammelschienenbox zum Spannungsabgriff für RfZ und APZ. Optionaler Fernmeldekontakt nachrüstbar.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
