Technische Daten
| Auslösecharakteristik | C |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Spannungsart | AC |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-35 mm² |
| Schutzart | IP20 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 A |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50-60 Hz |
| Einbautiefe | 70 mm |
| Überspannungskategorie | 3 |
| Bemessungsisolationsspannung Ui | 500 V |
| Zusatzeinrichtungen möglich | ja |
| Mitschaltender Neutralleiter | ja |
| Unterputzmontage | ja |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-25 mm² |
| Verschmutzungsgrad | 2 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Breite in Teilungseinheiten | 2 |
| Explosionsgeschützt | nein |
| Umgebungstemperatur während des Betriebs | -25-70 °C |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsspannung | 230 V |
| Polzahl (gesamt) | 2 |
| Bemessungsstrom | 63 A |
Beschreibung

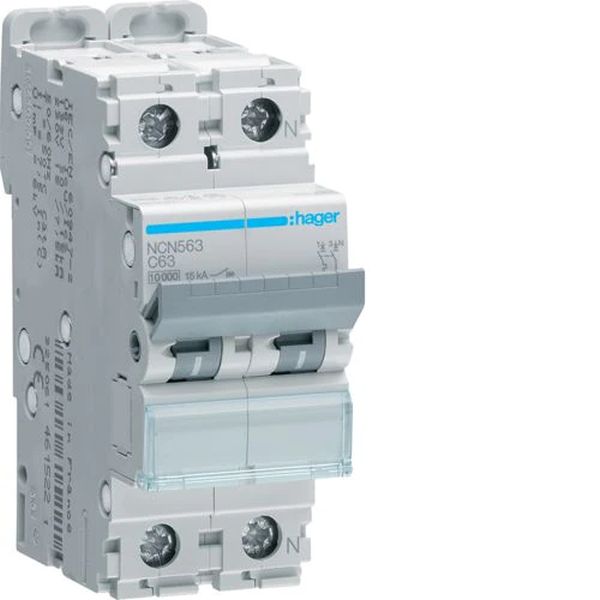

Leitungsschutzschalter 1P+N 10kA/15kA C-63A 2M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
