Technische Daten
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 32 A |
| Breite in Teilungseinheiten | 4 |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Explosionsgeschützt | nein |
| Mitschaltender Neutralleiter | nein |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-25 mm² |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Spannungsart | AC |
| Einbautiefe | 70 mm |
| Zusatzeinrichtungen möglich | ja |
| Frequenz | 50-60 Hz |
| Schutzart | IP20 |
| Polzahl (gesamt) | 4 |
| Verschmutzungsgrad | 2 |
| Auslösecharakteristik | C |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 A |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 30 A |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Anzahl der abgesicherten Pole | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-35 mm² |
| Umgebungstemperatur während des Betriebs | -25-70 °C |
| Unterputzmontage | ja |
Beschreibung

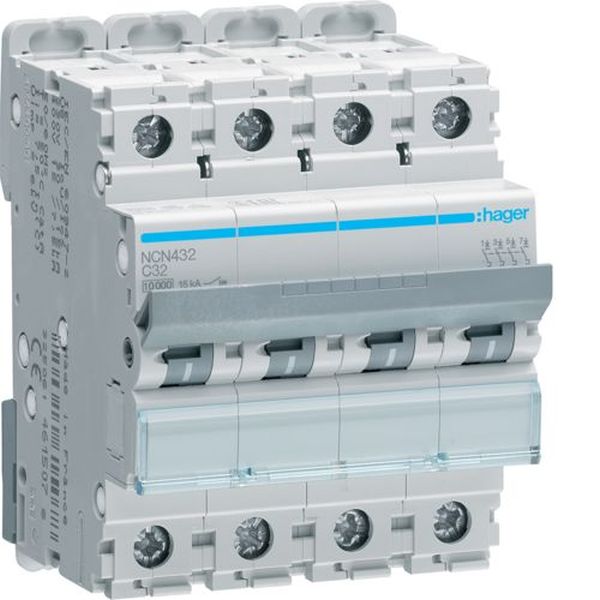

Leitungsschutzschalter 4 polig 10kA/15kA C-32A 4M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
