Technische Daten
| Bemessungsstrom | 10 A |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsspannung | 230 V |
| Mitschaltender Neutralleiter | ja |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 15 A |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-25 mm² |
| Polzahl (gesamt) | 2 |
| Spannungsart | AC |
| Verschmutzungsgrad | 2 |
| Einbautiefe | 70 mm |
| Frequenz | 50-60 Hz |
| Explosionsgeschützt | nein |
| Umgebungstemperatur während des Betriebs | -25-70 °C |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Überspannungskategorie | 3 |
| Unterputzmontage | ja |
| Auslösecharakteristik | B |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsisolationsspannung Ui | 500 V |
| Breite in Teilungseinheiten | 2 |
| Schutzart | IP20 |
Beschreibung

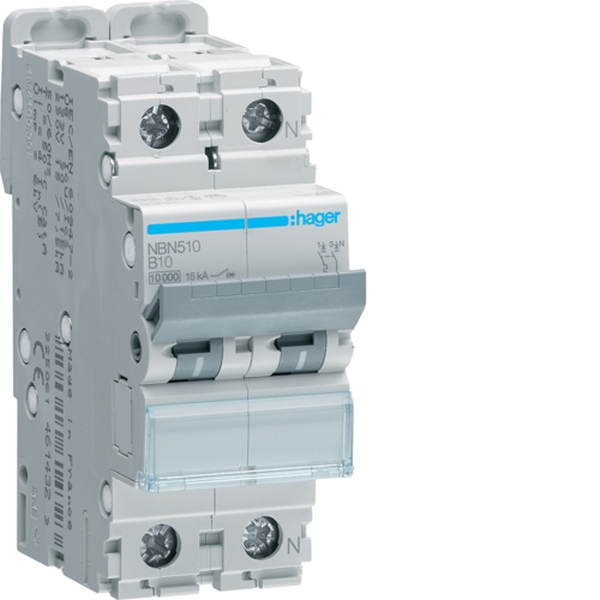

Leitungsschutzschalter 1P+N 10kA/15kA B-10A 2M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
