Technische Daten
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Polzahl (gesamt) | 4 |
| Spannungsart | AC |
| Anzahl der abgesicherten Pole | 3 |
| Zusatzeinrichtungen möglich | ja |
| Umgebungstemperatur während des Betriebs | -25-70 °C |
| Unterputzmontage | ja |
| Energiebegrenzungsklasse | 3 |
| Verschmutzungsgrad | 2 |
| Bemessungsspannung | 400 V |
| Frequenz | 50-60 Hz |
| Bemessungsisolationsspannung Ui | 500 V |
| Überspannungskategorie | 3 |
| Explosionsgeschützt | nein |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 A |
| Schutzart | IP20 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsstrom | 4 A |
| Auslösecharakteristik | C |
| Einbautiefe | 70 mm |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-35 mm² |
| Mitschaltender Neutralleiter | ja |
| Breite in Teilungseinheiten | 4 |
Beschreibung

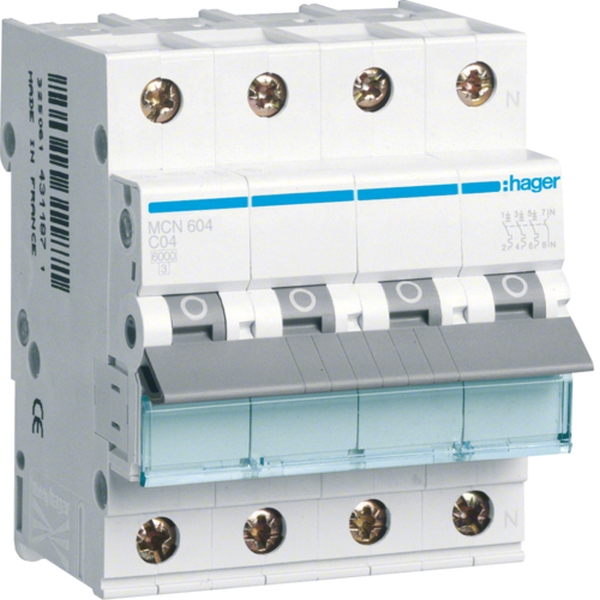

Leitungsschutzschalter 3P+N 6kA C-Charakteristik 4A 4 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
