Technische Daten
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Auslösecharakteristik | B |
| Umgebungstemperatur während des Betriebs | -25-70 °C |
| Einbautiefe | 70 mm |
| Bemessungsspannung | 400 V |
| Energiebegrenzungsklasse | 3 |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 A |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-35 mm² |
| Mitschaltender Neutralleiter | nein |
| Explosionsgeschützt | nein |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-25 mm² |
| Zusatzeinrichtungen möglich | ja |
| Verschmutzungsgrad | 2 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Polzahl (gesamt) | 4 |
| Frequenz | 50-60 Hz |
| Anzahl der abgesicherten Pole | 4 |
| Überspannungskategorie | 3 |
| Breite in Teilungseinheiten | 4 |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstrom | 10 A |
| Schutzart | IP20 |
| Unterputzmontage | ja |
Beschreibung

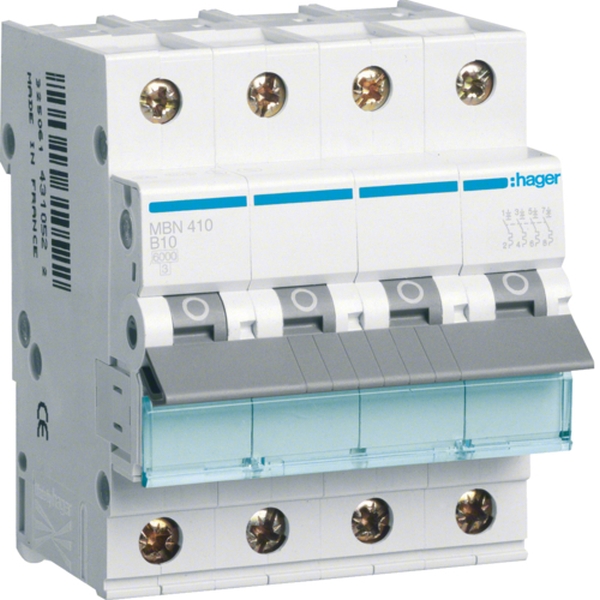

Leitungsschutzschalter 4 polig 6kA B-Charakteristik 10A 4 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
