Technische Daten
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Ausführung als Wendeschalter | nein |
| Geeignet für Zwischenbau | nein |
| Ausführung als Sicherheitsschalter | ja |
| Ausführung als Hauptschalter | ja |
| Bemessungsdauerstrom Iu | 160 A |
| Spannungsauslöser optional | nein |
| Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 56 kW |
| Breite in Teilungseinheiten | 6,22 |
| Breite | 109 mm |
| EF016444 | nein |
| Polzahl | 3 |
| Schutzart (NEMA) | sonstige |
| Schaltleistung bei 400 V | 105 kW |
| Schutzart (IP), frontseitig | IP20 |
| Motorantrieb optional | nein |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schalter | 1 |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Verriegelbar | ja |
| Tiefe | 132 mm |
| Bemessungsbetriebsspannung | 380-415 V |
| Höhe | 84 mm |
| Motorantrieb integriert | nein |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Bemessungsdauerstrom bei AC-23, 400 V | 125 A |
| Bemessungskurzzeitstromfestigkeit Icw | 4 kA |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Geeignet für Verteilereinbau | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsdauerstrom bei AC-21, 400 V | 160 A |
| Farbe des Betätigungselements | grau |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Frontbefestigung Zentral | nein |
| Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
| Ausführung als NOT-AUS-Einrichtung | nein |
Beschreibung

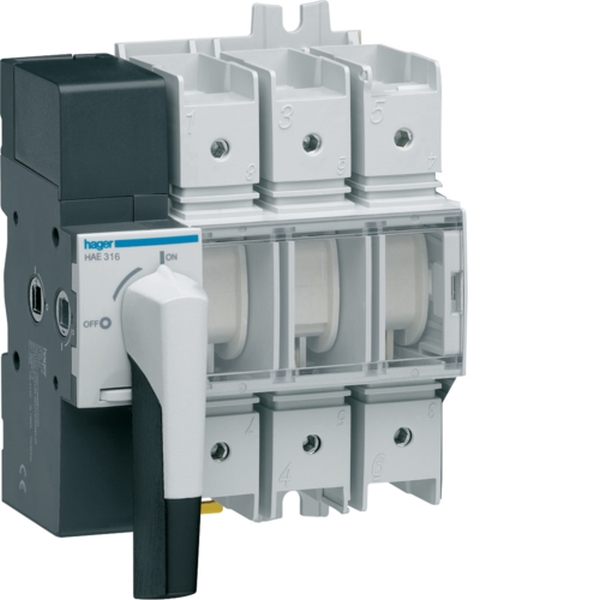

Lasttrennschalter 3polig 160A, sichtbare Trennung für Hutschiene/Montageplatte.Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
