Technische Daten
| Geeignet für Zwischenbau | nein |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Ausführung als Hauptschalter | ja |
| Breite | 104 mm |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Verteilereinbau | ja |
| Höhe | 125 mm |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Breite in Teilungseinheiten | 6 |
| Bemessungsbetriebsspannung | 380-415 V |
| Bemessungsdauerstrom bei AC-21, 400 V | 125 A |
| Geeignet für Frontbefestigung Zentral | nein |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 56 kW |
| Motorantrieb optional | nein |
| Spannungsauslöser optional | nein |
| Polzahl | 4 |
| Anzahl der Schalter | 1 |
| Motorantrieb integriert | nein |
| Schutzart (IP), frontseitig | IP20 |
| Verriegelbar | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Schaltleistung bei 400 V | 82 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 25 kA |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsdauerstrom bei AC-23, 400 V | 100 A |
| EF016444 | nein |
| Ausführung als Wendeschalter | nein |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung als Sicherheitsschalter | ja |
| Schutzart (NEMA) | sonstige |
| Farbe des Betätigungselements | grau |
| Bemessungskurzzeitstromfestigkeit Icw | 2,75 kA |
| Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
| Bemessungsdauerstrom Iu | 125 A |
| Tiefe | 69 mm |
Beschreibung

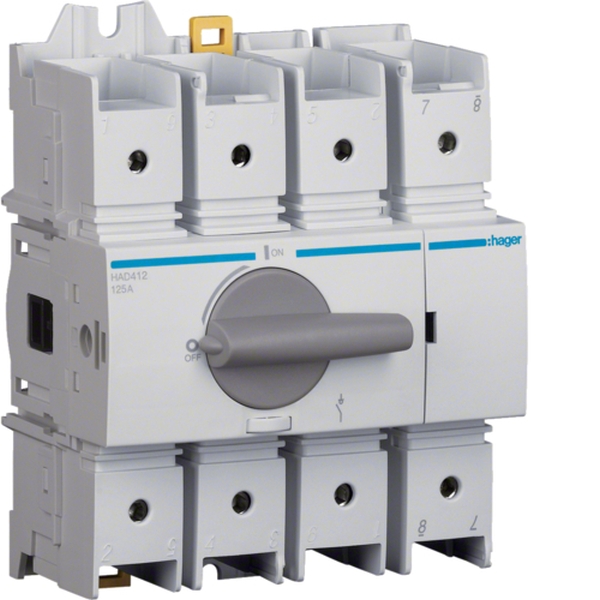

Lasttrennschalter 4polig 125A für Hutschiene oder Montageplatte.Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
