Technische Daten
| Breite in Teilungseinheiten | 3 |
| Bemessungsdauerstrom bei AC-21, 400 V | 100 A |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Geeignet für Zwischenbau | nein |
| Schutzart (IP), frontseitig | IP20 |
| Bemessungskurzzeitstromfestigkeit Icw | 1,5 kA |
| Geeignet für Verteilereinbau | ja |
| Ausführung als Sicherheitsschalter | ja |
| Bedingter Bemessungskurzschlussstrom Iq | 25 kA |
| Bemessungsbetriebsspannung | 380-415 V |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 36 kW |
| Tiefe | 69 mm |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Farbe des Betätigungselements | grau |
| EF016444 | nein |
| Polzahl | 3 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
| Motorantrieb integriert | nein |
| Breite | 52,5 mm |
| Motorantrieb optional | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Höhe | 76 mm |
| Schutzart (NEMA) | sonstige |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Bemessungsdauerstrom Iu | 100 A |
| Geeignet für Bodenbefestigung | ja |
| Ausführung als Hauptschalter | ja |
| Schaltleistung bei 400 V | 65 kW |
| Verriegelbar | ja |
| Bemessungsdauerstrom bei AC-23, 400 V | 80 A |
| Spannungsauslöser optional | nein |
| Ausführung als Wendeschalter | nein |
Beschreibung

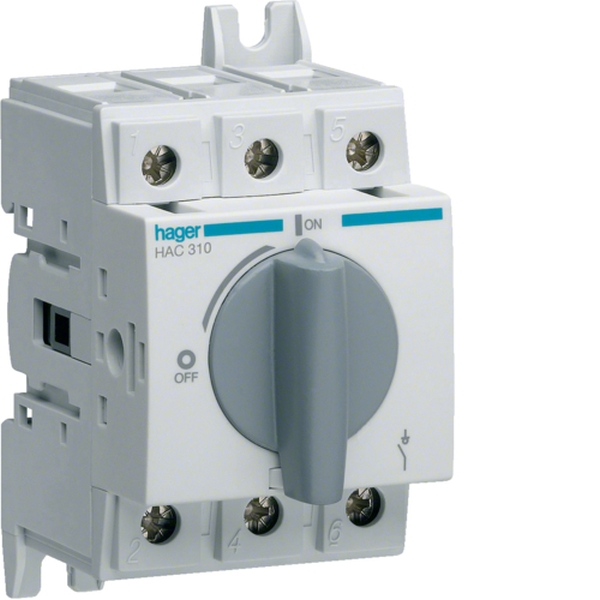

Lasttrennschalter 3polig 100A für Hutschiene oder Montageplatte.Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
