Technische Daten
| Breite | 60 mm |
| Bemessungsbetriebsspannung | 380-415 V |
| Polzahl | 4 |
| Bemessungsdauerstrom bei AC-23, 400 V | 40 A |
| Bemessungsdauerstrom Iu | 63 A |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 A |
| Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
| Motorantrieb optional | nein |
| Geeignet für Bodenbefestigung | ja |
| Höhe | 68 mm |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Frontbefestigung Zentral | nein |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Anzahl der Schalter | 1 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Geeignet für Zwischenbau | nein |
| Spannungsauslöser optional | nein |
| Ausführung als Wendeschalter | nein |
| Ausführung als Hauptschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 28 kW |
| Schutzart (NEMA) | sonstige |
| Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
| Tiefe | 69 mm |
| Motorantrieb integriert | nein |
| Farbe des Betätigungselements | grau |
| Ausführung als Sicherheitsschalter | ja |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Breite in Teilungseinheiten | 3,5 |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungskurzzeitstromfestigkeit Icw | 1,26 kA |
| Schaltleistung bei 400 V | 41 kW |
| Verriegelbar | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Schutzart (IP), frontseitig | IP20 |
| EF016444 | nein |
| Geeignet für Verteilereinbau | ja |
| Anzahl der Hilfskontakte als Öffner | 0 |
Beschreibung

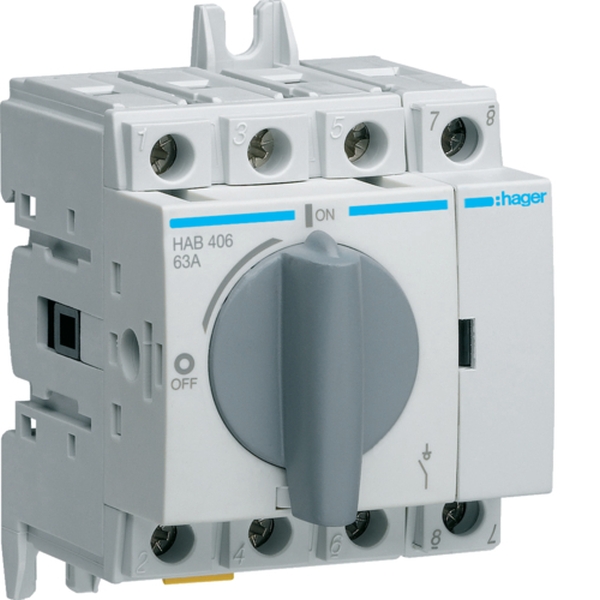

Lasttrennschalter 4polig 63A für Hutschiene oder Montageplatte.Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
