Technische Daten
| Breite | 60 mm |
| Ausführung als Wendeschalter | nein |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | ja |
| Bedingter Bemessungskurzschlussstrom Iq | 50 kA |
| Breite in Teilungseinheiten | 3,5 |
| Geeignet für Zwischenbau | nein |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Verriegelbar | ja |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Schutzart (NEMA) | sonstige |
| Bemessungsdauerstrom bei AC-23, 400 V | 40 A |
| Höhe | 68 mm |
| Ausführung als Hauptschalter | ja |
| Motorantrieb optional | nein |
| Spannungsauslöser optional | nein |
| Anzahl der Schalter | 1 |
| Bemessungsdauerstrom bei AC-21, 400 V | 40 A |
| Farbe des Betätigungselements | grau |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 18 kW |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Motorantrieb integriert | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 1,26 kA |
| Tiefe | 69 mm |
| Bemessungsbetriebsspannung | 380-415 V |
| Max. Bemessungsbetriebsspannung Ue bei AC | 415 V |
| Geeignet für Frontbefestigung Zentral | nein |
| Polzahl | 4 |
| Bemessungsdauerstrom Iu | 40 A |
| Geeignet für Verteilereinbau | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Schaltleistung bei 400 V | 26 kW |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Ausführung als NOT-AUS-Einrichtung | nein |
| EF016444 | nein |
| Ausführung als Sicherheitsschalter | ja |
| Schutzart (IP), frontseitig | IP20 |
| Geeignet für Frontbefestigung 4-Loch | nein |
Beschreibung

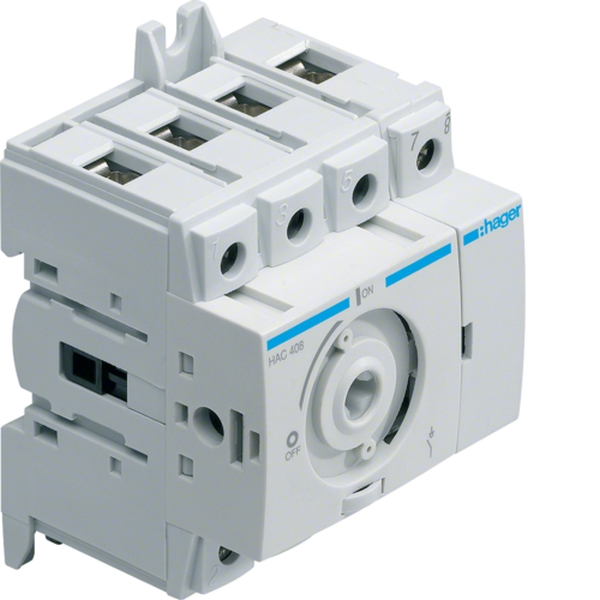

Lasttrennschalter 4polig 40A für Hutschiene oder Montageplatte.Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
