Technische Daten
| RAL-Nummer | 9010 |
| Mit Montageplatte | nein |
| Einbauhöhe | 1100 mm |
| Breite | 1050 mm |
| Transparenter Deckel/Tür | nein |
| Werkstoff des Gehäuses | Stahl |
| Anbaumöglichkeit | ja |
| Montageart | Aufputz/Unterputz |
| Höhe | 1100 mm |
| Neutralleiterklemmenblock | nein |
| Innentiefe | 156 mm |
| Schutzart | IP44 |
| Breite in Teilungseinheiten | 12 |
| Mit Schloss | nein |
| Signaldurchlassende Tür | nein |
| Farbe | weiß |
| Tiefe | 165 |
| Art der Abdeckung | Tür |
| Erdungsklemmenblock | nein |
| DIN-Schiene | ja |
| Anzahl der Reihen | 22 |
| Ausführung Deckel | mit Ausschnitt |
Beschreibung

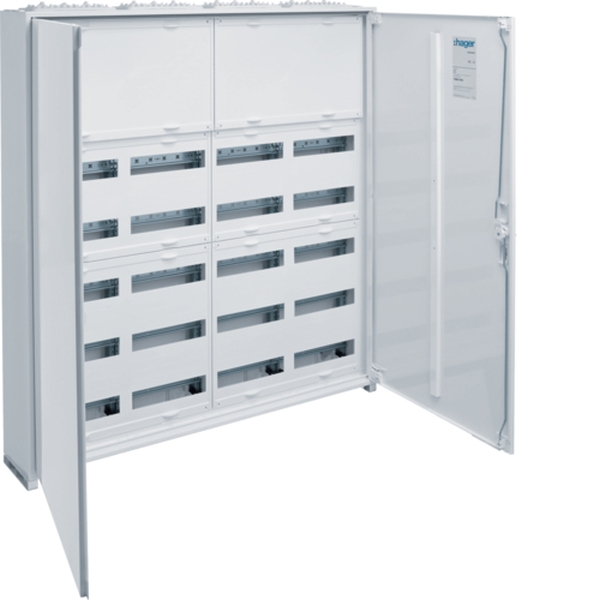

Feldvert.AP, univ, IP44, SKII, 240PLE, 4x7Reihen, HS Abst 150mm, 1100x1050x161mm. Feldverteiler nach DIN EN 61 439-1/-3, Maßnorm nach DIN 43 870. Zum Einbau für Geräte bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1. Bestehend aus Schrank mit Tür aus pulverbeschichtetem und eingebranntem Stahlblech. Ab Schrankbreite 800 mm (3-feldig) zwei türiger Aufbau. Rechte Türen maximal 2-feldig breit. Komplettschrank mit Einbausatz bestückt mit profilierten Tragschienen, oberste zwei Reihen mit 15 mm hohen Hutschienen für Reihenklemmen in 150 mm Abstand und geschlossener Abdeckung, untere Reihen für 7,5 mm hohen Hutschienen in 150 mm Mittenabstand und passenden Berührungsschutzabdeckungen. Leitungseinführungen oben/unten durch herausnehmbare flexiblen Kunststoffflanschplatten, zusätzlich austauschbar. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeugloser wechselbar Türanschlag. Türverschluss serienmäßig mit Dreipunkt-Stangenverschluss und plombierbaren Klappgriff. Austauschbare sperrbare Schließsysteme und Türen, siehe Zubehör.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
