Technische Daten
| Farbe | weiß |
| Funktionserhalt | ohne |
| Geeignet für Blitzschutz | nein |
| Anzahl der Reihen | 7 |
| Ausführung Deckel | geschlossen |
| Deckel mit Überdruckentlastung | nein |
| Schutzklasse | II |
| Transparenter Deckel/Tür | nein |
| Tiefe | 205 |
| Mit Schloss | nein |
| Art der Tür | Doppel |
| Schlagfestigkeit | IK09 |
| Geeignet für Außengebrauch | nein |
| Nennstrom (In) | 250 A |
| Höhe | 1100 mm |
| Breite in Teilungseinheiten | 48 |
| Art der Abdeckung | Deckel |
| RAL-Nummer | 9010 |
| Werkstoff des Gehäuses | Stahl |
| Anbaumöglichkeit | ja |
| Innentiefe | 143 mm |
| Materialstärke Gehäuse | 1 |
| Einbautiefe | 205 mm |
| Oberflächenschutz | pulverbeschichtet |
| Schutzart | IP44 |
| Anzahl der Leitungseinführungen | 8 |
| Breite | 1050 mm |
| Anzahl der Öffnungen für Flanschplatten | 8 |
| Materialstärke Tür/Deckel | 1 mm |
| Mit Montageplatte | nein |
| Anzahl der Module | 336 |
Beschreibung

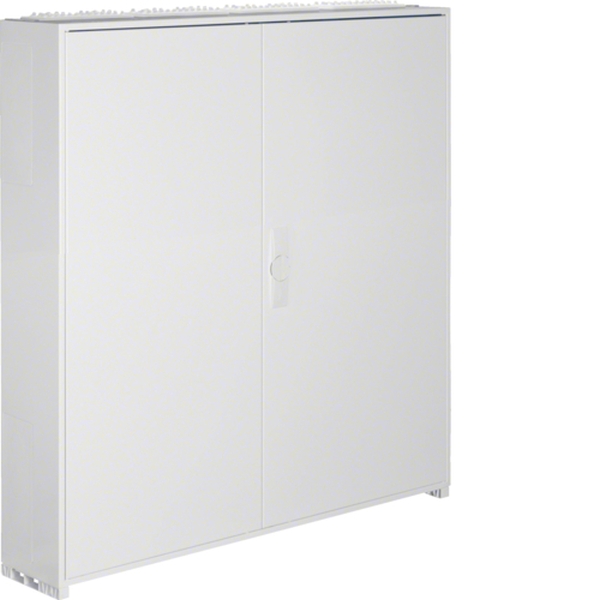

Schrank, univers, IP44/II, 1100x1050x205mm, leer. Wandaufbauschrank für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-3 und Maßnorm DIN 43870, zur Aufputz-, Unterputz- oder teilversenkter Montage. Zum Aufbau einer Niederspannungsverteilung bis 400 A, 3AC 230/400 V 50 Hz. Schutzart IP44, Schutzklasse II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech, Innenauskleidung aus Kunststoff. Durchsteckflansche oben und unten je Feld eingebaut, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110 Grad Öffnungswinkel. Tür mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluß mit Dreipunktschließung. Hinweis: Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
