Technische Daten
| RAL-Nummer | 9010 |
| Innentiefe | 205 mm |
| Werkstoff des Gehäuses | Stahl |
| Mit Schloss | nein |
| Materialstärke Gehäuse | 1 |
| Transparenter Deckel/Tür | nein |
| Breite in Teilungseinheiten | 48 |
| Deckel mit Überdruckentlastung | nein |
| Breite | 1050 mm |
| Schutzklasse | I |
| Tiefe | 205 |
| Schlagfestigkeit | IK09 |
| Nennstrom (In) | 400 A |
| Anzahl der Reihen | 12 |
| Anzahl der Module | 576 |
| Einbautiefe | 205 mm |
| Geeignet für Außengebrauch | nein |
| Montageart | Bodenaufstellung |
| Anzahl der Leitungseinführungen | 8 |
| Ausführung Deckel | geschlossen |
| Art der Tür | Doppel |
| Farbe | weiß |
| Art der Abdeckung | Deckel |
| Oberflächenschutz | pulverbeschichtet |
| Mit Montageplatte | nein |
| Höhe | 1950 mm |
| Anzahl der Öffnungen für Flanschplatten | 8 |
| Anbaumöglichkeit | ja |
| Schutzart | IP44 |
| Materialstärke Tür/Deckel | 1 mm |
| Funktionserhalt | ohne |
| Geeignet für Blitzschutz | nein |
Beschreibung

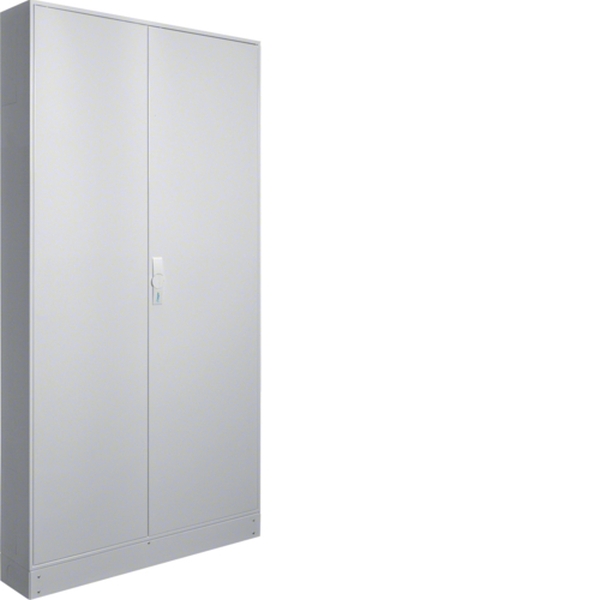

Schrank, univers, IP44/I, 1950x1050x205mm, leer. Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43870. Zum Aufbau einer Niederspannungsverteilung bis 400 A, 3AC 230/400 V 50 Hz. Schutzart IP44, Schutzklasse I, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech, Innenauskleidung aus Kunststoff. Durchsteckflansche oben eingebaut und unten offen, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Waagerechte Abfangschiene zur Stabilisierung im Schrank enthalten. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110 Grad Öffnungswinkel. Tür mit Stangenverschluß mit Dreipunktschließung. Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar. Sockelleiste (Höhe 100 mm) serienmäßig montiert mit abnehmbarer Frontblende. Hinweis: Wand- und Bodenbefestigung notwendig!Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
