Technische Daten
| Schlagfestigkeit | IK09 |
| Anzahl der Leitungseinführungen | 8 |
| RAL-Nummer | 9010 |
| Werkstoff des Gehäuses | Stahl |
| Farbe | weiß |
| Mit Schloss | nein |
| Deckel mit Überdruckentlastung | nein |
| Materialstärke Gehäuse | 1 |
| Anbaumöglichkeit | ja |
| Schutzklasse | I |
| Art der Abdeckung | Deckel |
| Anzahl der Reihen | 11 |
| Materialstärke Tür/Deckel | 1 mm |
| Art der Tür | Doppel |
| Ausführung Deckel | geschlossen |
| Einbautiefe | 205 mm |
| Breite | 1050 mm |
| Höhe | 1700 mm |
| Schutzart | IP44 |
| Oberflächenschutz | pulverbeschichtet |
| Breite in Teilungseinheiten | 48 |
| Mit Montageplatte | nein |
| Anzahl der Öffnungen für Flanschplatten | 8 |
| Anzahl der Module | 528 |
| Nennstrom (In) | 400 A |
| Funktionserhalt | ohne |
| Innentiefe | 205 mm |
| Tiefe | 205 |
| Geeignet für Blitzschutz | nein |
| Geeignet für Außengebrauch | nein |
| Transparenter Deckel/Tür | nein |
Beschreibung

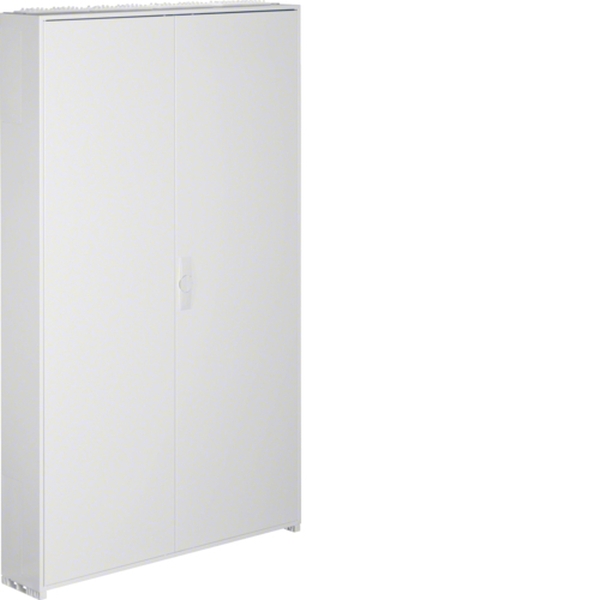

Schrank, univers, IP44/I, 1700x1050x205mm, leer. Wandaufbauschrank für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-3 und Maßnorm DIN 43870, zur Aufputz-, Unterputz- oder teilversenkter Montage. Zum Aufbau einer Niederspannungsverteilung bis 400 A, 3AC 230/400 V 50 Hz. Schutzart IP44, Schutzklasse I, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech, Innenauskleidung aus Kunststoff. Durchsteckflansche oben und unten je Feld eingebaut, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110 Grad Öffnungswinkel. Tür mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluß mit Dreipunktschließung. Hinweis: Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
