Technische Daten
| Höhe | 92 mm |
| Mit Sperrcode | nein |
| Impulsausgang | elektrisch |
| Breite in Teilungseinheiten | 1 |
| Nennstrom (In) | 40 A |
| Frequenz | 45-65 Hz |
| Impulsart | S0 |
| Anzeigeart | digital |
| Geeignet für | Bezug/Lieferung |
| Zählertyp | elektronisch |
| Impulsrate | 1000 |
| Zulassung | Measuring Instruments Directive |
| Maximalstrom (Imax) | 40 A |
| Ausführung | Direktmessung |
| EDL40-Signatur | nein |
| Rücklaufsperre | ja |
| Genauigkeitsklasse | B |
| Messungsart Lastgang | nein |
| Polart | 1-phasig |
| Schutzart | IP20 |
| Tiefe | 60 mm |
| Breite | 18 mm |
| Anzahl der Stellen | 7 |
| Nennspannung (Un) N-L | 184-276 V |
| Montageart | REG |
| Geeicht | ja |
| Energieart | Wirkleistung |
Beschreibung

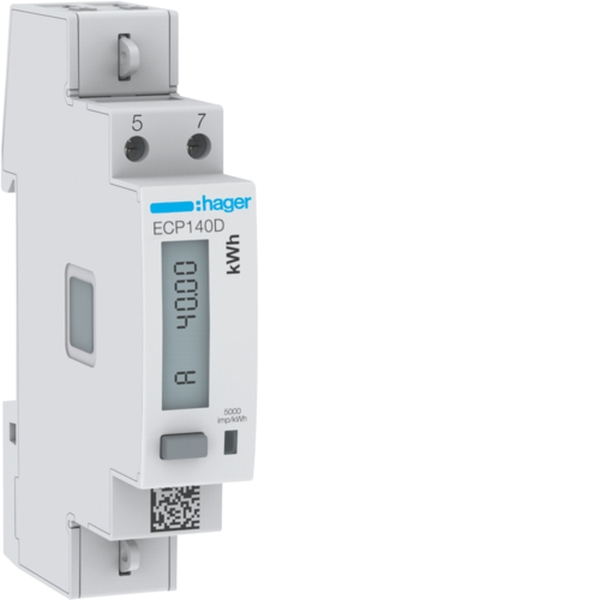

Energiezähler 1phasig, direkt 40A, 1M, S0, MID. Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Ein Plombierset ist im Lieferumfang enthalten. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Digitales Display zur Anzeige von bezogener und gelieferter Wirkenergie (kWh). Zusätzlich werden die Echtzeitmesswerte für Wirkleistung (kW), Spannung (V), Strom (A), Leistungsfaktor und Frequenz (Hz) in einer Auflösung bis zu 7 Stellen inklusive Nachkommastellen angezeigt. Über Impuls werden bezogene und gelieferte Wirk- (kWh) und Blindenergie (kvarh) ausgegeben. Alle Messwerte und Energiewerte werden zusätzlich über eine IR-Schnittstelle ausgegeben. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
