Technische Daten
| Einbautiefe | 70 |
| Umgebungstemperatur während des Betriebs | -25-40 °C |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-25 mm² |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Fehlerstrom-Typ | A |
| Stoßstromfestigkeit | 3 kA |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsspannung | 400 V |
| Unterputzmontage | ja |
| Mitschaltender Neutralleiter | nein |
| Mit Verriegelungsvorrichtung | ja |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
| Polzahl (gesamt) | 4 |
| Schutzart | IP20 |
| Frequenz | 50 Hz |
| Abschaltcharakteristik | unverzögert |
| Auslösecharakteristik | C |
| Breite in Teilungseinheiten | 4 |
| Bemessungsfehlerstrom | 0,30 A |
| Spannungsart | AC |
| Anzahl der abgesicherten Pole | 4 |
| Bemessungsstrom | 20 A |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | nein |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-16 mm² |
Beschreibung

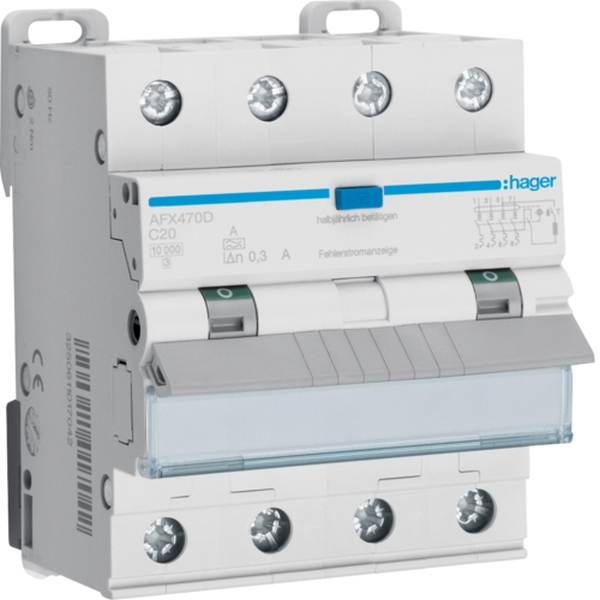

Fehlerstrom-Leitungsschutzschalter 4P 10kA C-20A 300mA Typ A. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
