Technische Daten
| Auslösecharakteristik | B |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
| Frequenz | 50 Hz |
| Verschmutzungsgrad | 2 |
| Fehlerstrom-Typ | A |
| Umgebungstemperatur während des Betriebs | -25-40 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Mit Verriegelungsvorrichtung | ja |
| Überspannungskategorie | 3 |
| Breite in Teilungseinheiten | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-25 mm² |
| Einbautiefe | 70 |
| Anzahl der abgesicherten Pole | 4 |
| Abschaltcharakteristik | unverzögert |
| Bemessungsstrom | 40 A |
| Fehlauslöseschutz | nein |
| Bemessungsfehlerstrom | 0,30 A |
| Spannungsart | AC |
| Mitschaltender Neutralleiter | nein |
| Schutzart | IP20 |
| Polzahl (gesamt) | 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-16 mm² |
| Stoßstromfestigkeit | 3 kA |
| Energiebegrenzungsklasse | 3 |
| Bemessungsspannung | 400 V |
| Unterputzmontage | ja |
| Bemessungsisolationsspannung Ui | 500 V |
Beschreibung

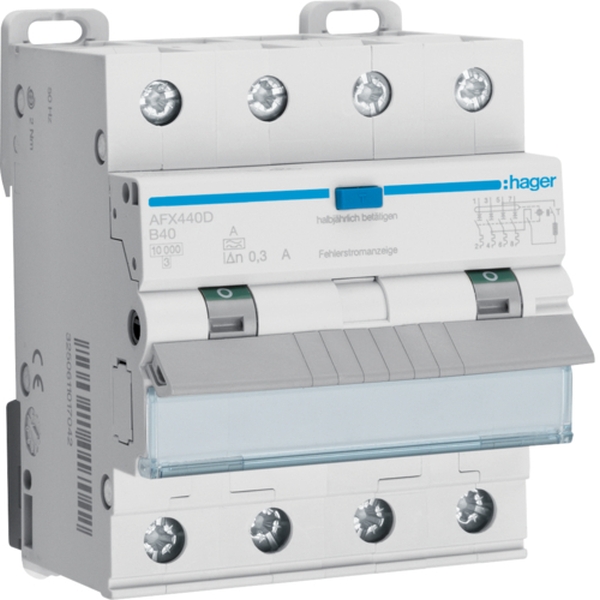

Fehlerstrom-Leitungsschutzschalter 4P 10kA B-40A 300mA Typ A. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
